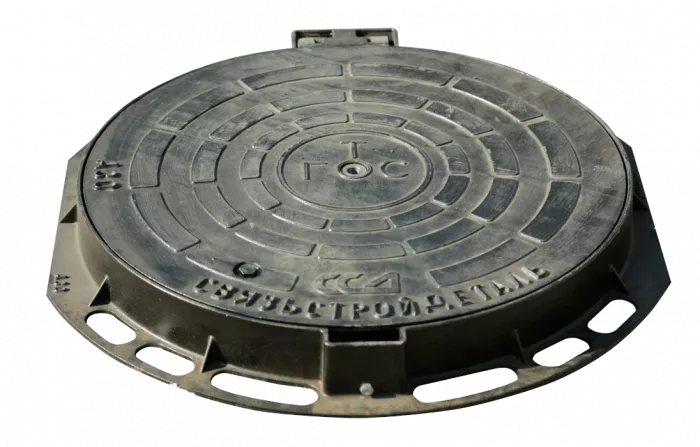

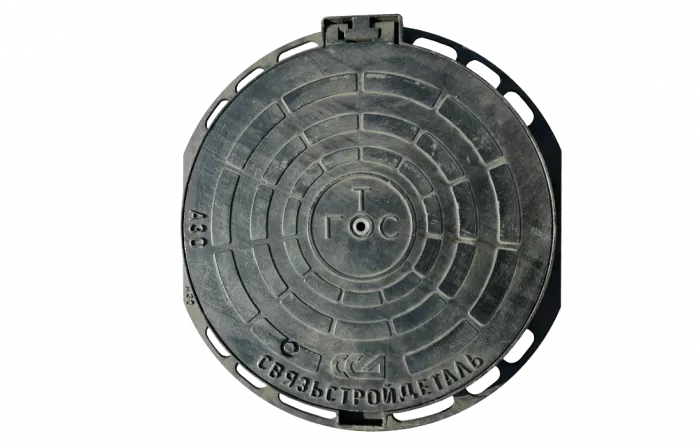

Устройство запорное люка ГТС лёгкого типа из ВЧ с замком УЗЛ-Л ССД

Патент на полезную модель № 2358064

Предназначено для предотвращения несанкционированного проникновения внутрь камеры колодца, а также обеспечения доступа для проведения монтажных, инспекционных и ремонтных работ в нем. Устанавливается на горловины кабельных колодцев Городских Телефонных Сетей (ГТС), расположенных в зонах зелёных насаждений и пешеходных дорожках. Данное решение целесообразно использовать при новом строительстве, или при полной замене люка.

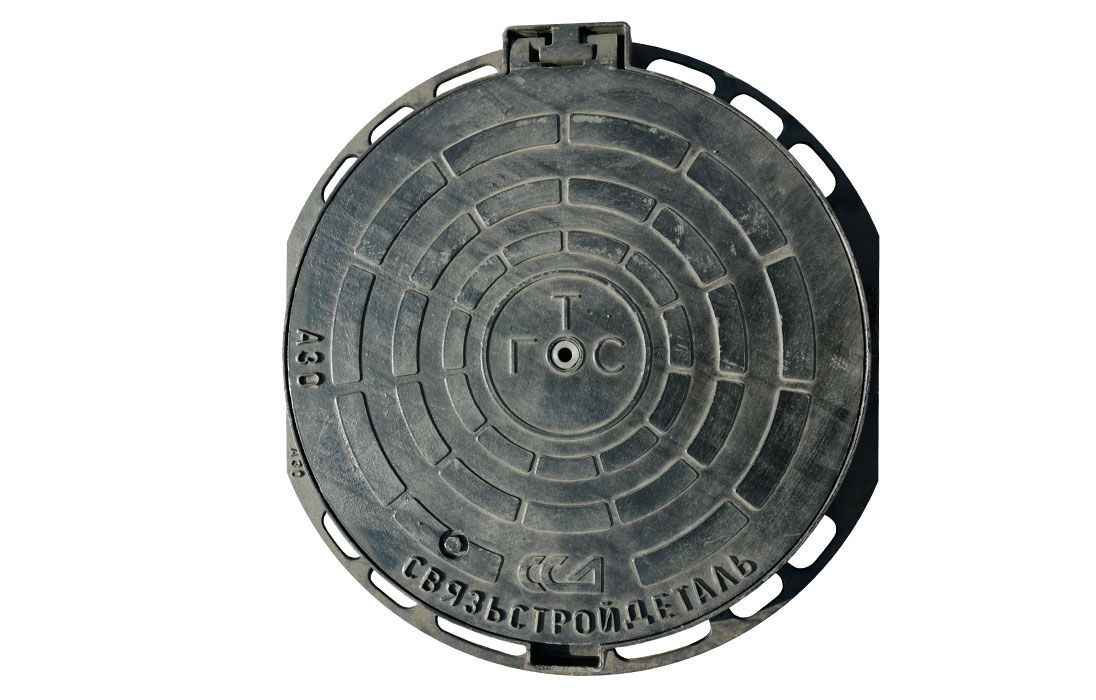

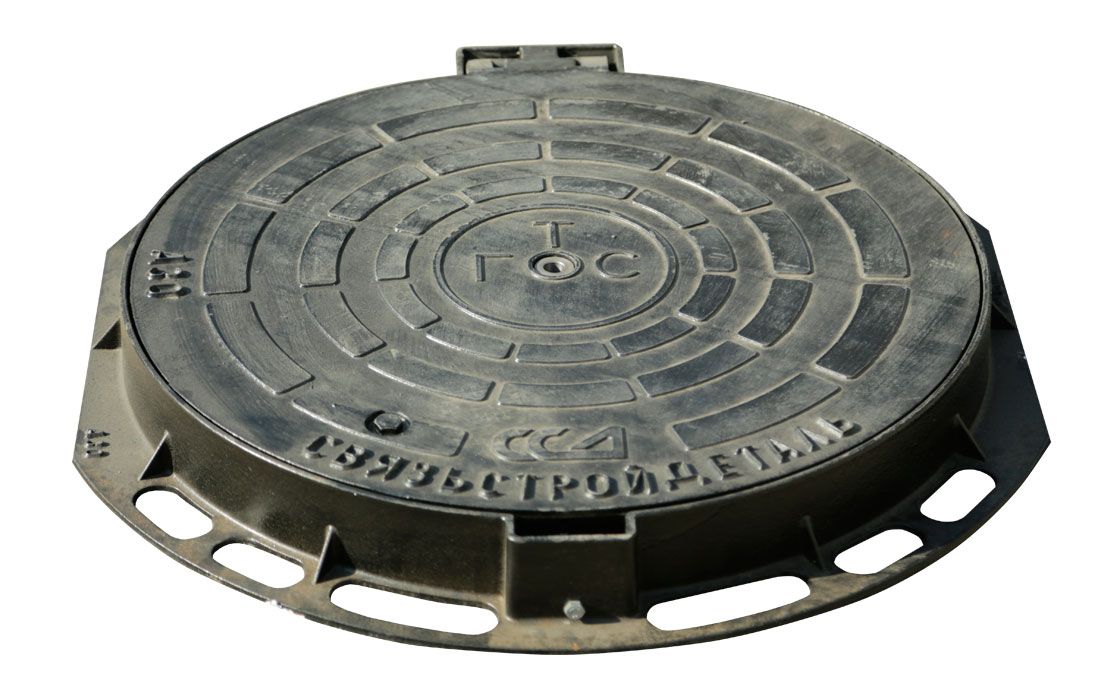

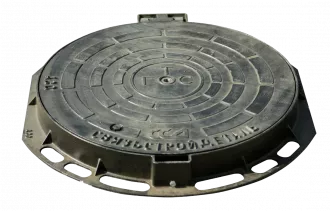

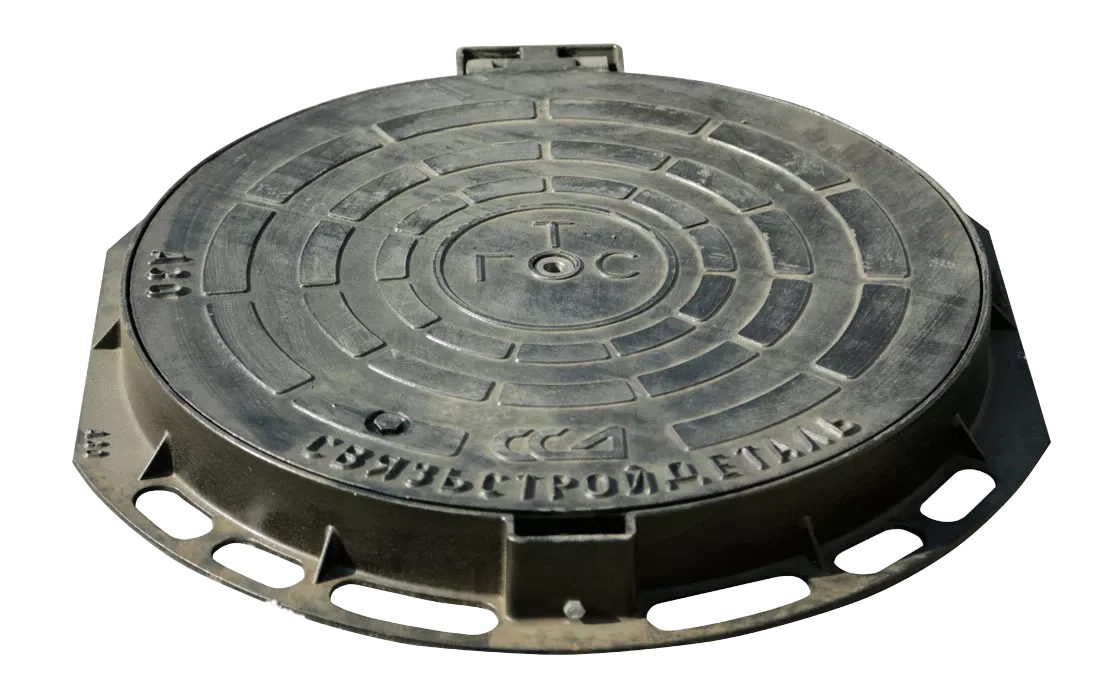

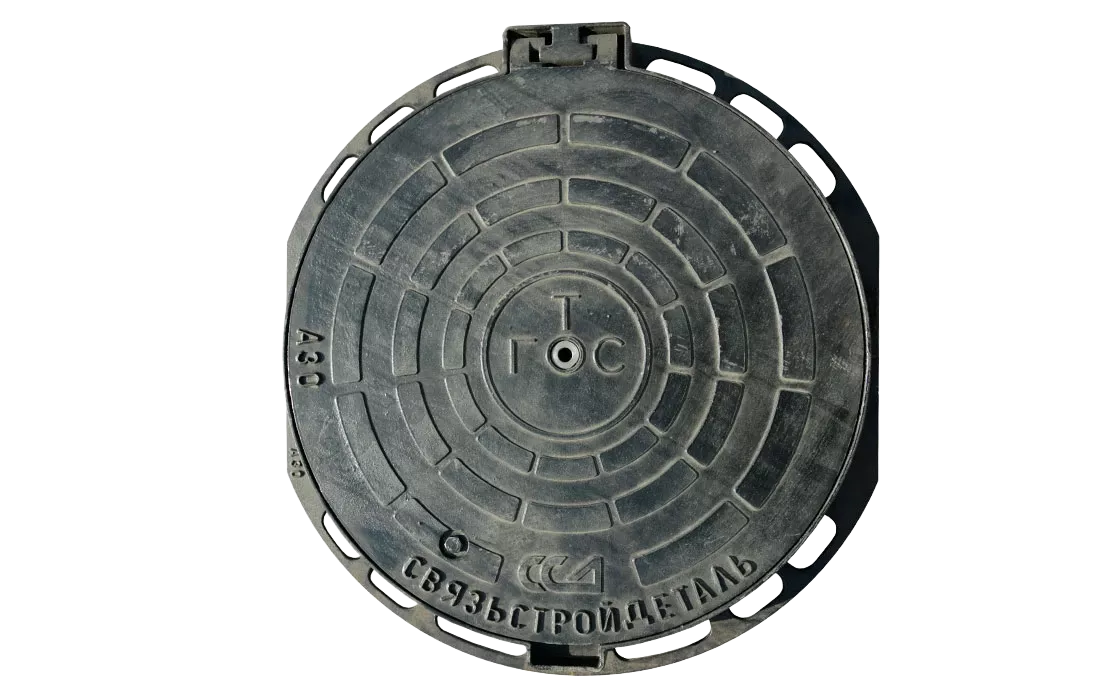

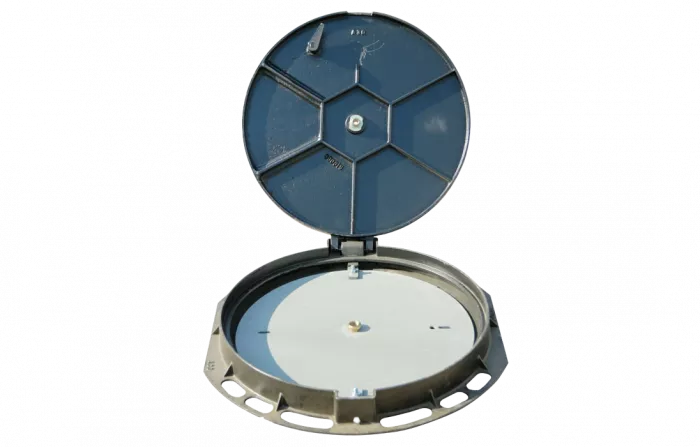

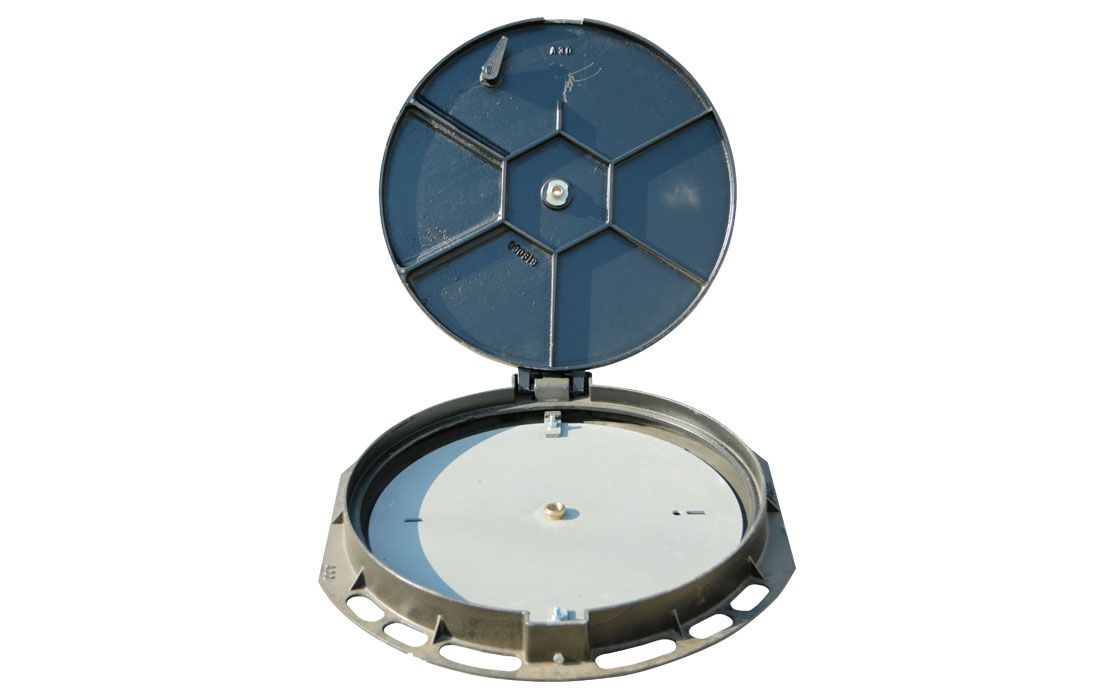

УЗЛ-Л состоит из корпуса и крышки люка, изготовленных из высокопрочного чугуна с шаровидным графитом «ВЧШГ», нижней стальной крышки, а также элементов специального запорного механизма. Крышка люка имеет одно «ушко» и соединена с корпусом с помощью шарнирного механизма. Угол открытия крышки 112°, а ее извлечение из него возможно при 110°.

С помощью специального запорного механизма, в устройстве УЗЛ-Л, верхняя чугунная крышка люка и нижняя стальная надёжно стягиваются между собой. При этом нижняя крышка с задвижкой, продетой в паз обечайки люка, является «якорем», который удерживает всю конструкцию от вскрытия.

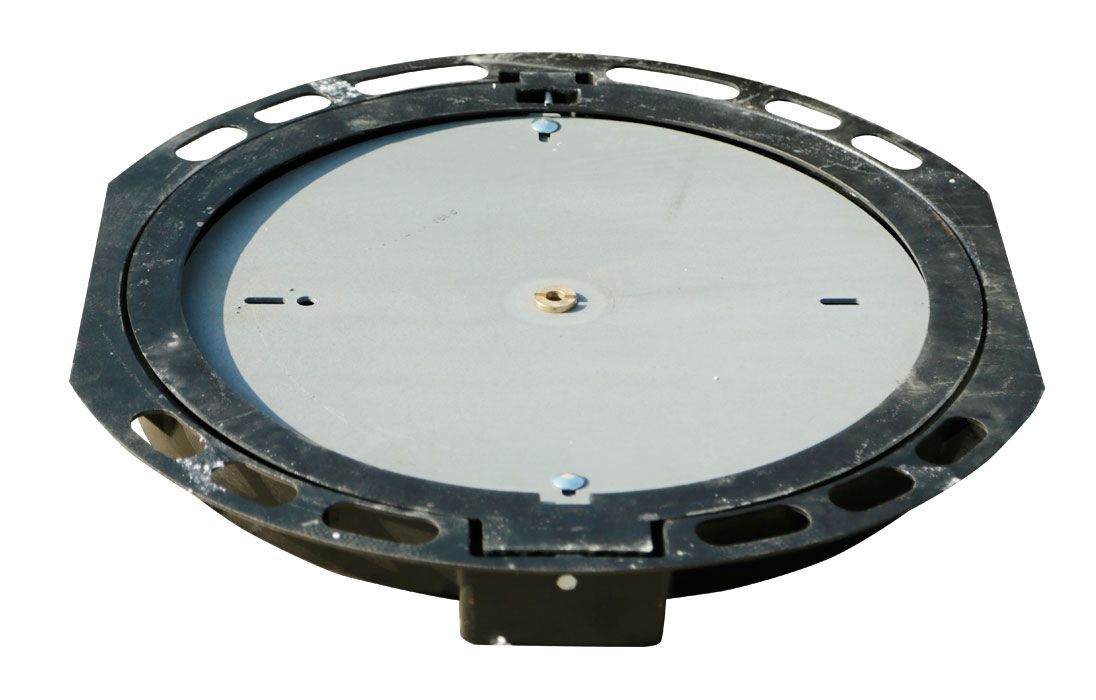

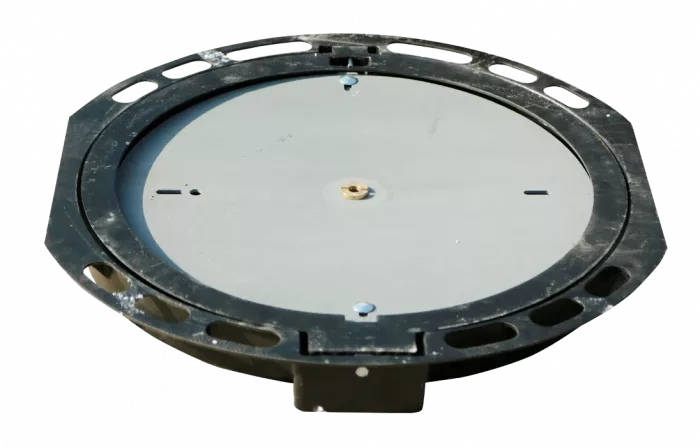

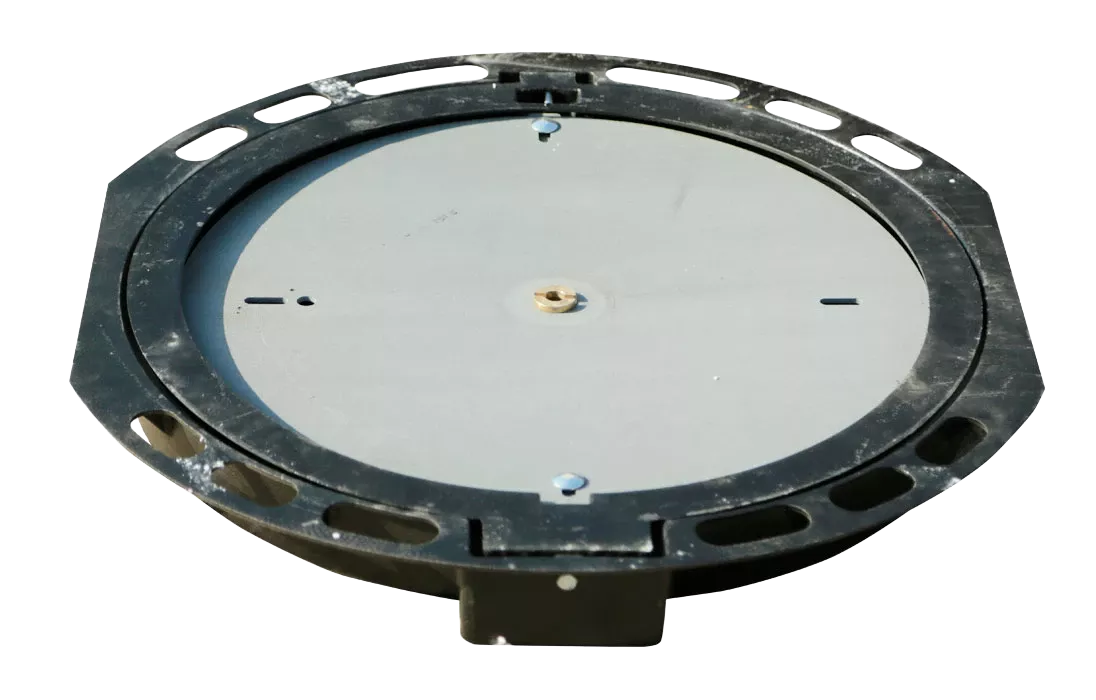

Корпус люка с установленными верхней чугунной и нижней стальной крышками, в рабочем положении скрепляются между собой резьбовым соединением при помощи специального ключа. Для этого в чугунной крышке предусмотрено отверстие, в которое установлена неподвижная проходная втулка с наружной резьбой. Нижняя стальная крышка оснащена задвижкой для её фиксации к корпусу люка, и подъёмной гайкой, соосно располагающейся с отверстием на крышке люка и втулкой. При помощи специального ключа гайка навинчивается до упора на втулку, тем самым обеспечивая запирание верхней чугунной и нижней стальной крышек с корпусом люка.

Особенности люков с шарнирным механизмом из «ВЧШГ»:

• не выделяются на фоне дорожного покрытия;
• меньший вес и большая прочность в сравнении с аналогами, выполненными из серого чугуна;
• отсутствие вибрации крышки люка при наезде автотранспорта;
• битумное покрытие люка защищает его поверхность от коррозии;
• низкая стоимость металла ВЧШГ в пунктах приема металла;
• устойчивость к различным температурным режимам;
• облегчающий эксплуатацию шарнирный механизм крепления крышки к корпусу позволяет фиксировать крышку в трех состояниях - закрыто, открыто с фиксированным положением 112° и снято с корпуса при 110°;
• современный дизайн;
• возможность нанесения логотипа на крышку люка.

Люки отливаются из чугуна марки «ВЧ-50» (EN - GJS-500-7) и изготавливаются согласно ГОСТ 8591-76 — «Люки для кабельных колодцев телефонной канализации», а также ГОСТ 3634-2019 — «Люки смотровых колодцев и дождеприемники ливнесточных колодцев» (европейский стандарт EN 124-1994). Дополнительная информация о люках и их маркировке приведена в описании группы.

Гарантийный срок эксплуатации – 1 год.
