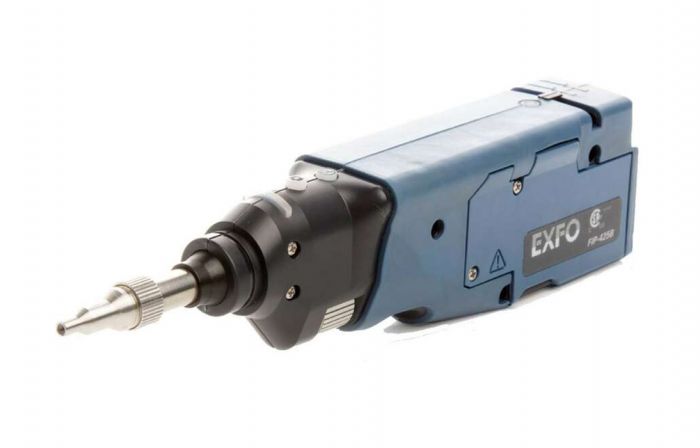

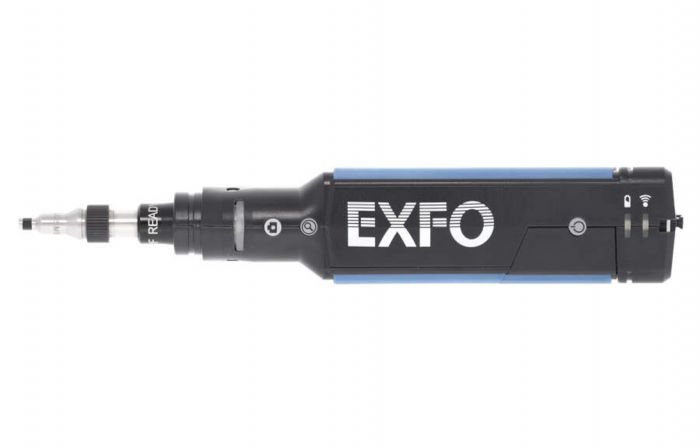

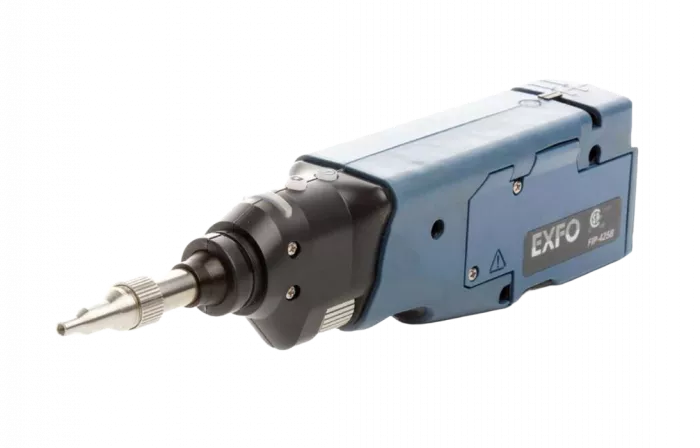

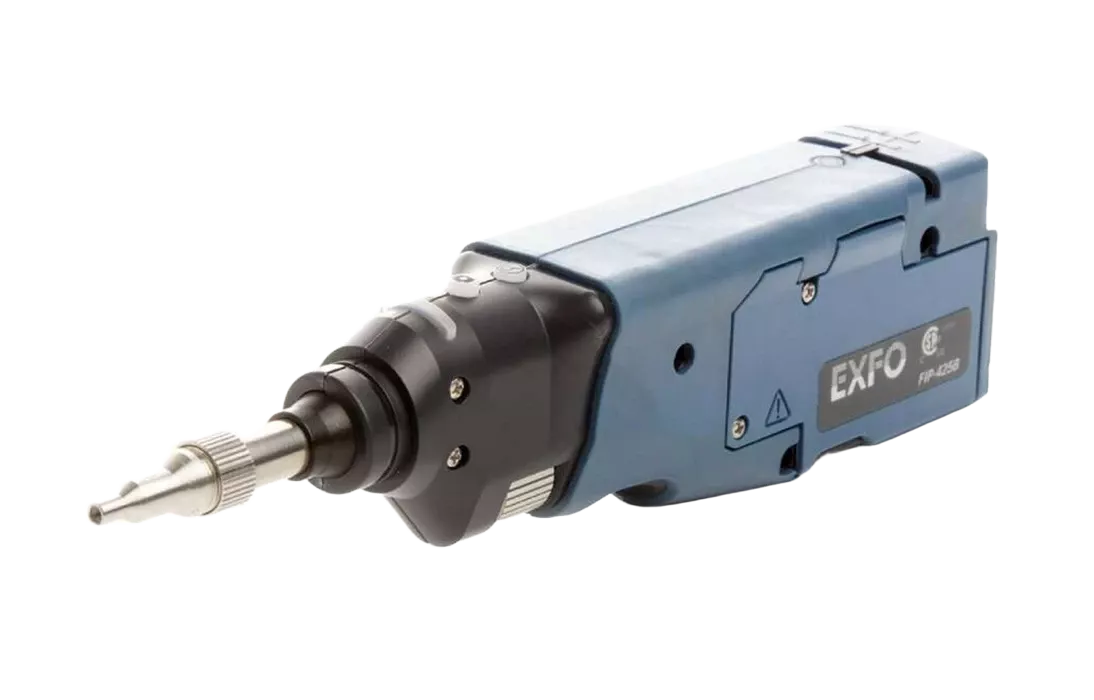

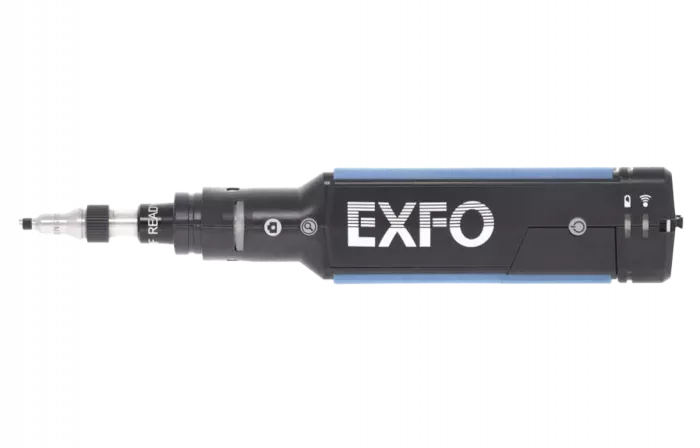

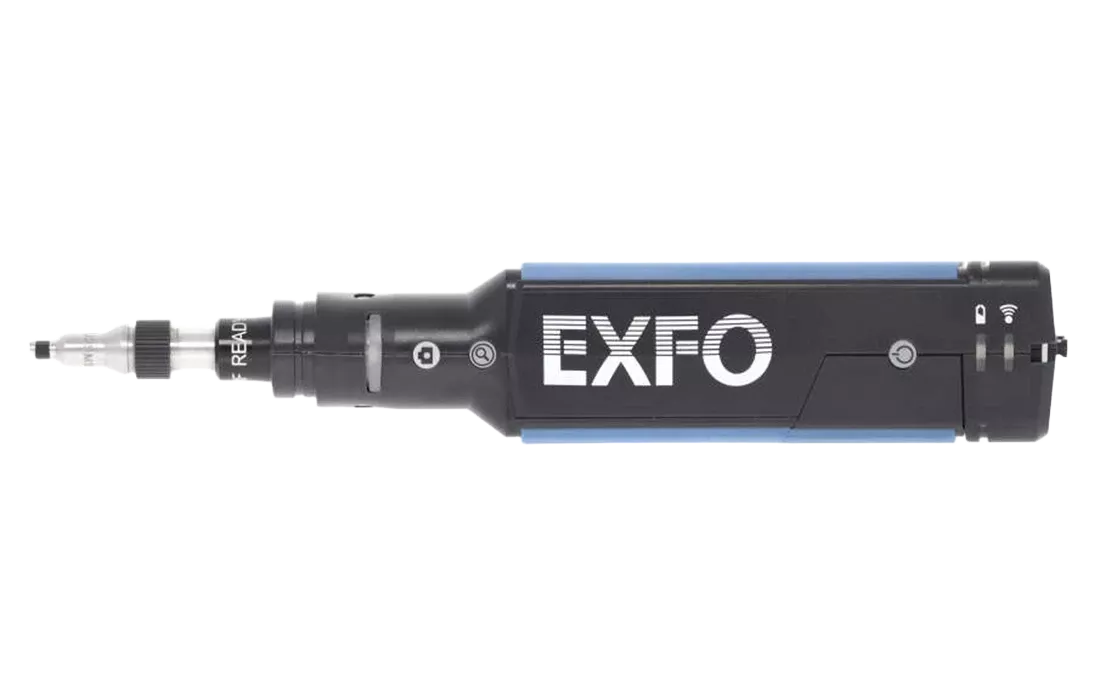

Видеомикроскоп Wireless FIP-435B

Оптический микроскоп EXFO FIP-400B – интеллектуальный автоматизированный инструмент, который обеспечивает четкие цифровые изображения поверхности ферул оптических коннекторов, упрощая первый важный шаг в тестировании оптических линий. Проводя тестирование оптических линий, хочется быть уверенным, что для этого будет применяться наиболее современное оборудование, и каждый коннектор будет сертифицироваться должным образом. Пренебрежение этим важным этапом может привести к серьезным проблемам и их длительному поиску.

Новая серия FIP-400B – это результат многолетнего опыта полевых тестирований оптических коннекторов. Прибор был разработан для оптимизации и ускорения процесса исследования и сертификации, основываясь на отзывах пользователей предыдущей модели.

Автоматическое центрирование изображения

Эта функция сокращает время исследования поверхности ферула, позволяя автоматически обнаруживать торец волокна и мгновенно центрировать изображение. Пользователь должен только сфокусировать прибор и сделать снимок. Это особенно удобно при тестировании патч-панелей или труднодоступных коннекторов. Также это гарантирует, что оператор не пропустит дефекты ферула в невидимой области экрана.

Автоматическая фокусировка изображения

Модель FIP-430B обладает еще одной полезной функцией, которая существенно облегчает и ускоряет работу инженера, который проводит анализ качества поверхности ферул оптических коннекторов. Микроскоп производит не только автоматическое центрирование изображения, но и фокусировку.

Автоматическое определение качества поверхности коннектора со статусами годен/не годен, используя программное обеспечение ConnectorMax2

Программа позволяет автоматически оценивать качество поверхности коннектора, мгновенно выдавая результаты, после нажатия всего одной кнопки, сохранение изображений тестируемых коннекторов и подробные отчеты.

Совместимость

Микроскоп совместим с приборами FTB-1, FTB-1v2, FTB-200v2, FTB-500, Max-700B, MAX-700C, MAX-FIP, FTB-2 и персональным компьютером.

Ключевые особенности:

• Автоматическое центрирование изображения
• Анализ поверхности ферул согласно стандартам IEC, IPC или пользовательским настройкам с использованием программы ConnectorMax2
• Оптимальное цифровое увеличение для получения качественного изображения (три режима)
• Эргономичный дизайн для удобного доступа ко всем органам управления
• LED индикатор качества ферул – годен/не годен

Серия микроскопов FIP-400B представлена тремя моделями. FIP-410B, FIP-420B, FIP-430B.

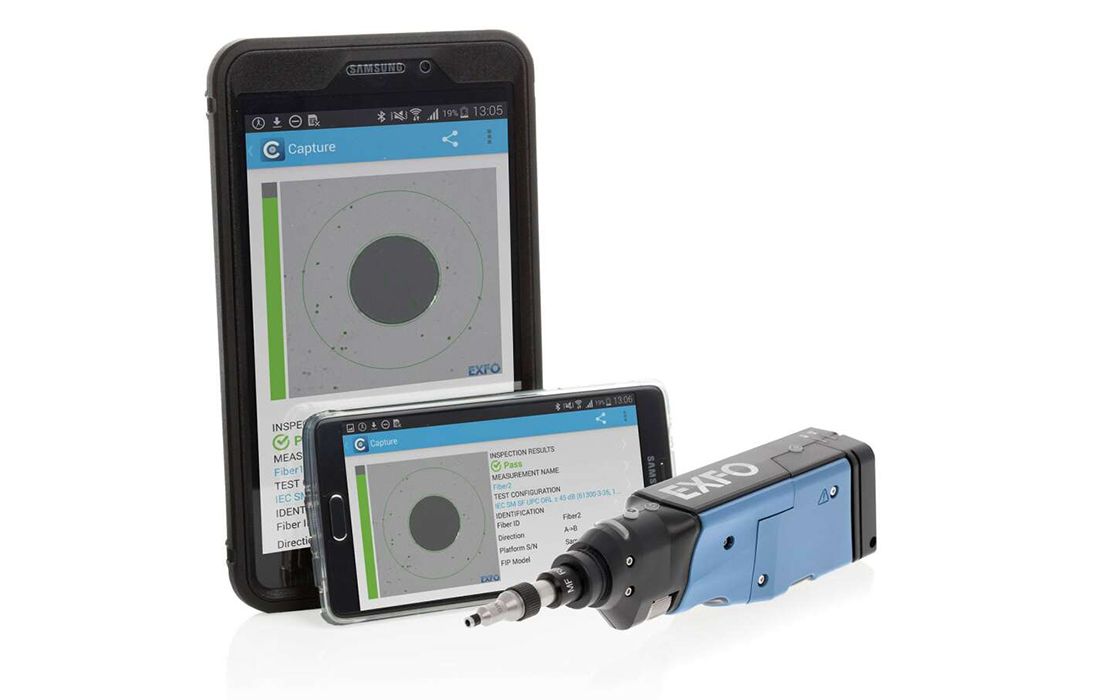

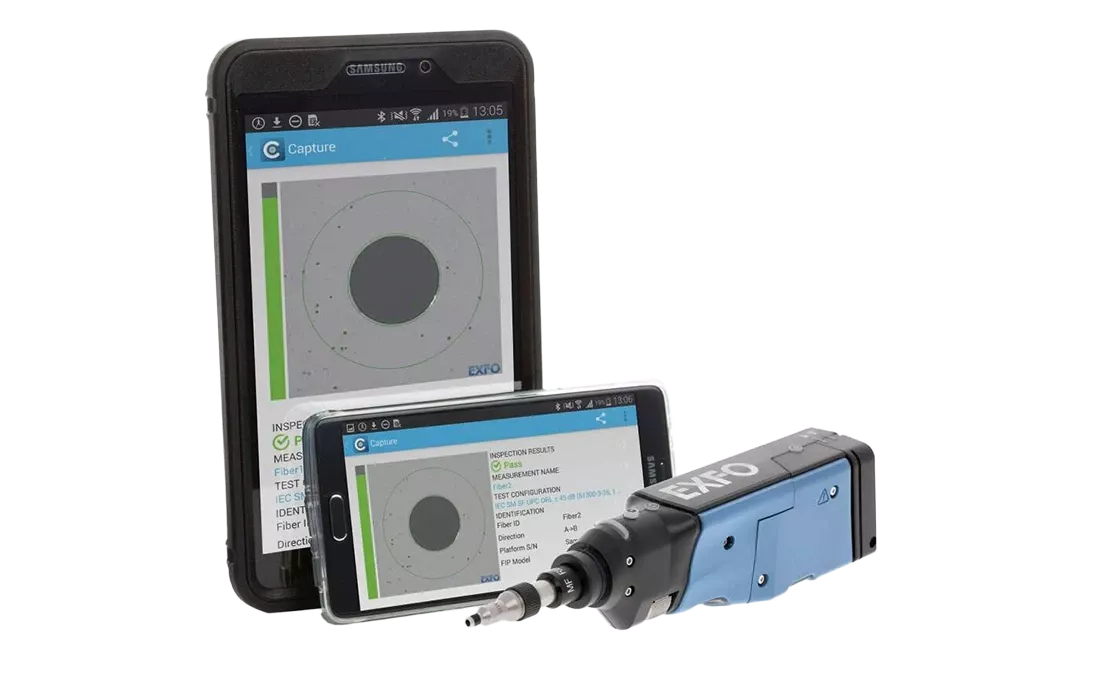

Также доступны беспроводные модели FIP-425B и FIP-435B, которые можно подключить к устройствам через USB кабель или Wi-Fi. Подключение возможно не только к оборудованию EXFO и ПК, но и смартфонам на базе iOS и Android.

Ниже представлена сравнительная таблица этих моделей.

Сравнительная таблица
