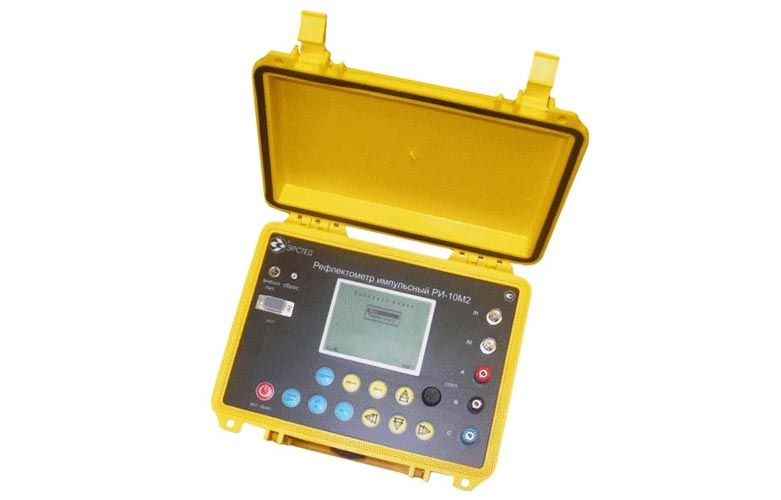

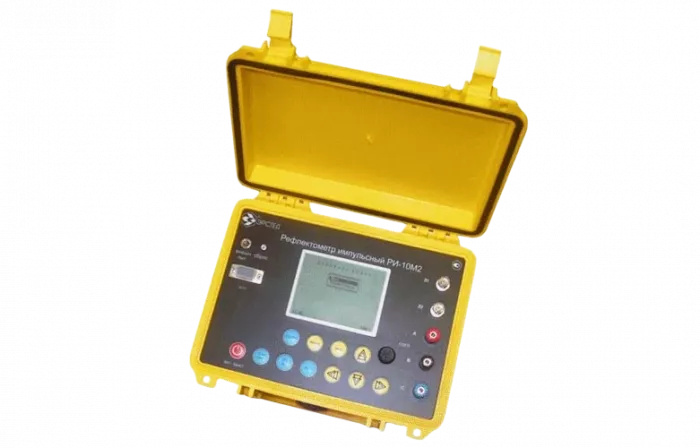

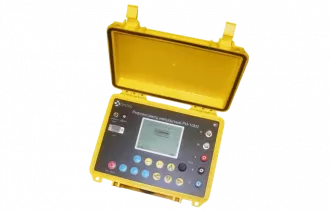

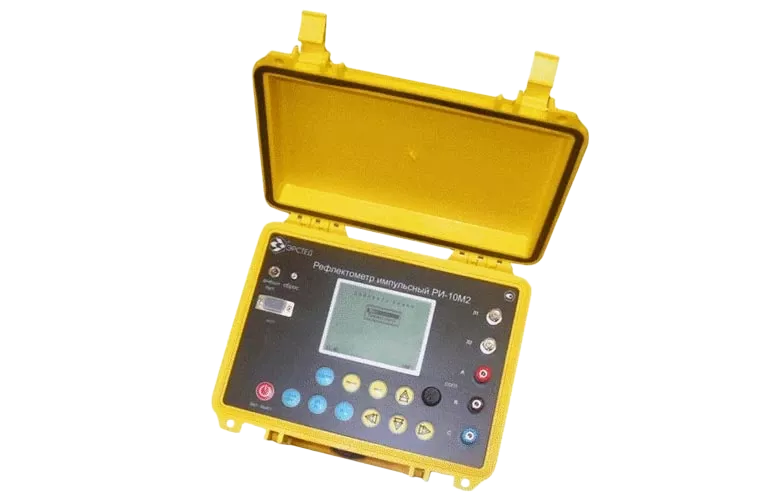

Защищенный импульсный рефлектометр-мост РИ-10М2 «СТРИЖ»
Артикул:
121005-00076
Оставить отзыв
Нет на складе
Условия доставки
Доставка бесплатная* до 10000 - 500 рублей
Условия оплаты
- 14 дней возврат/обмен
- 2 года гарантия
Импульсный рефлектометр РИ-10М2 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.
| Технические данные рефлектометра | |
| Режимы измерения | Измерение в реальном масштабе времени
Усреднение (1 : 128 реализаций) |
| Дисплей монохромный или цветной | ЖКИ 320х240 точек с подсветкой |
| Дальность действия | 1 м ... 50 км |
| Шкалы по дальности | 250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км |
| Длительность импульсов | 10 нс ... 20 мкс |
| Амплитуда импульсов | Не менее 10 В |
| Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) | 50 м/мкс : 150 м/мкс (1.00 ... 3.00) |
| Диапазон согласованных импедансов | 30 ... 1000 Ом |
| Точность локализации импульса на шкале дальности | ±0.04% соответствующей шкалы |
| Чувствительность | Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ |
| Подавление помех | Асинхронные: усредняющий фильтр (1...128 реализаций)
Синхронные: поточечное вычитание (Л-П, П-П) |
| Емкость энергонезависимой памяти | 100 рефлектограмм; 200 КУ |
| Технические данные моста | |
| Сопротивление шлейфа R | 0,1-10000 Ом 0-3000 Ом ±0,1%+0,1 Ом
3-10 кОм ±0,1 кОм |
| Омическая ассиметрия R | 0,1-1000 Ом ±0,1%+0,1 Ом |
| Электрическая ёмкость С | 0,1-3000 нФ ±2%+0,1 нФ |
| Сопротивление изоляции R | 0,001-10000 МОм ±2%+1 кОм |
| Диапазон Rп в месте повреждения изоляции | 0-10 МОм |
| Максимальная погрешность определения расстояния доместа повреждения изоляции | 0,1% +1м для Rп=0-3 МОм |
| Испытательное напряжение U | 180 В |
| Диапазон измерениянапряжений U | 200 В |
| Общие технические данные | |
| Интерфейс | Последовательный (RS-232) |
| Программное обеспечение | IRView 2.0 для Windows 95,98,2000,XP |
| Питание | Автономное - встроенный литий-йонный аккумулятор 7,4 В
Сетевое - 220 В 50 гц, через адаптер |
| Время непрерывной работы от автономного источника | не менее 8 час (с подсветкой) |
| Габаритные размеры | 240x200x115 мм |
| Масса | 2 кг |
