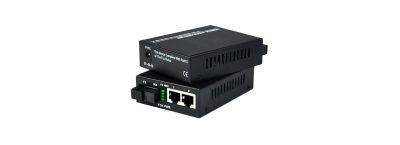

Оптические конвертеры: преобразование данных в удобный формат
Оптические конвертеры представляют собой устройства, которые обеспечивают взаимодействие между сетями, использующими различные физические среды передачи. Чаще всего их применяют для сопряжения волоконных линий и медных кабелей.
Такая потребность возникает при модернизации инфраструктуры, когда традиционные сети Ethernet необходимо интегрировать с высокоскоростными каналами на основе оптоволокна. Основная задача конвертера заключается в преобразовании сигналов между разными типами среды, сохраняя их качество и параметры, предусмотренные стандартами.
Одним из ключевых элементов в этом оборудовании является модуль, преобразующий оптический сигнал в электрический. Современные модели, например, поддерживают двунаправленную передачу информации, что особенно актуально при работе с протоколами Gigabit Ethernet.
Типичным решением для таких задач являются устройства, работающие на длине волны 1310 или 1550 нанометров, что соответствует распространенным диапазонам в телекоммуникациях.
Используемые лазерные или светодиодные излучатели обеспечивают передачу сигнала на расстояния от 500 метров до нескольких десятков километров, в зависимости от характеристик кабеля и мощности передатчика.
Волоконный сегмент линии требует точного подбора компонентов. Используемое оптическое волокно должно соответствовать параметрам оборудования. Для коротких линий внутри зданий обычно применяется многомодовое волокно с диаметром сердцевины 62,5 или 50 микрометров.
Для магистральных сетей предпочтительнее одномодовые кабели с диаметром сердцевины порядка 8-10 микрометров. Выбор волокна напрямую зависит от требуемой длины линии и пропускной способности сети.
При соединении волоконного кабеля с медной линией необходимо учитывать согласование уровней сигнала. Конвертеры выполняют это посредством встроенных трансформаторов согласования.
Кроме того, важно учитывать тип используемых разъемов. На оптической стороне чаще всего используются коннекторы SC или LC, обеспечивающие низкий уровень потерь при соединении. Для медных линий стандартным является разъем RJ-45. При монтаже необходимо проверить качество соединения, поскольку малейшее смещение оптической оси может привести к значительным потерям сигнала.
Практика показывает, что для устойчивой работы таких систем важен выбор правильного источника питания для конвертера. Большинство устройств рассчитано на напряжение питания 5 или 12 вольт, что позволяет использовать стандартные блоки питания.
Однако в магистральных сетях часто применяются устройства с поддержкой Power over Ethernet (PoE), что позволяет питать их непосредственно по медному кабелю. Это упрощает монтаж, особенно в местах, где затруднен доступ к розеткам.
Скорость передачи данных через конвертеры напрямую зависит от используемых стандартов. Большинство моделей поддерживает скорости от 100 мегабит в секунду до 10 гигабит. При этом важно учитывать, что пропускная способность всей системы ограничивается самым слабым звеном, будь то медный кабель, конвертер или активное оборудование. Важно проверить параметры оборудования перед установкой, чтобы избежать узких мест в сети.
Монтажные работы при использовании таких устройств требуют соблюдения определенных правил. На этапе подготовки линии необходимо убедиться в отсутствии повреждений волоконного кабеля. Для проверки качества сварных соединений и разъемов используют тестеры, измеряющие уровень затухания.
Значение потерь не должно превышать 0,3-0,5 децибел на соединение для многомодового кабеля и до 0,1-0,2 децибел для одномодового. Если этот параметр превышает допустимые значения, необходимо проверить качество очистки разъемов и точность настройки сварочного аппарата.
Среди дополнительных функций, которые могут быть полезны в оптических конвертерах, стоит отметить возможность мониторинга состояния линии. Некоторые модели оснащены функцией диагностики, позволяющей в реальном времени отслеживать параметры линии и сигнализировать о проблемах, таких как падение мощности или нарушение целостности кабеля. Для этого используются световые индикаторы на корпусе или веб-интерфейсы управления.
Установка таких систем часто требует учета нормативных требований. В частности, необходимо обеспечить соответствие оборудования международным стандартам, таким как IEEE 802.3. Эти нормы регламентируют параметры передачи данных, совместимость с сетевыми протоколами и допустимые уровни электромагнитных помех. Несоблюдение требований может привести к сбоям в работе сети и отказу оборудования.
При выборе конвертеров стоит обратить внимание на возможность их работы в условиях повышенных температур или влажности, если оборудование планируется размещать вне помещений. В таких случаях предпочтительнее использовать устройства в герметичных корпусах с классом защиты не ниже IP65. Это позволит избежать проблем, связанных с проникновением пыли или влаги, которые могут повредить электронику.
Эффективность работы системы зависит и от качества используемых кабелей. Для медных линий рекомендуется использовать кабели категории не ниже Cat5e, что обеспечит устойчивую передачу данных на скорости до 1 гигабита в секунду. Для линий с более высокими скоростями, такими как 10 гигабит, потребуется кабель категории Cat6a или выше.
Кабели должны иметь двойную экранировку, чтобы минимизировать влияние внешних электромагнитных помех.
При эксплуатации систем важно помнить, что перегибы волоконного кабеля могут значительно ухудшить качество сигнала. Минимальный радиус изгиба для многомодового кабеля составляет около 25-30 миллиметров, для одномодового – не менее 15 миллиметров. Несоблюдение этого правила приводит к увеличению потерь и нестабильной работе линии.
Особое внимание следует уделить тестированию оборудования после установки. Для проверки качества связи используется специальное измерительное оборудование, позволяющее определить уровень мощности сигнала, длину линии и коэффициент отражения. Эти параметры должны соответствовать требованиям, указанным в технической документации на оборудование и кабель. Если выявляются отклонения, необходимо оперативно устранить их причины, чтобы избежать дальнейших проблем.
Для повышения надежности системы нередко применяют резервирование каналов связи. Это достигается установкой двух конвертеров, работающих параллельно. В случае отказа одного из них второй автоматически берет на себя передачу данных. Такой подход особенно актуален для критически важных объектов, где недопустимы простои в работе сети.
При проектировании систем с использованием оптических конвертеров рекомендуется заранее предусмотреть возможность модернизации оборудования. Это достигается выбором устройств с модульной конструкцией, что позволяет заменять отдельные компоненты без необходимости демонтажа всей системы. Также стоит обратить внимание на поддержку различных стандартов передачи данных, что обеспечивает совместимость с широким спектром оборудования.
Итак, использование оптических конвертеров позволяет эффективно интегрировать волоконные линии связи с медными сетями. Благодаря высокому качеству преобразования сигналов, они обеспечивают стабильную и надежную работу систем передачи данных.
При этом важно учитывать требования к оборудованию, кабелям и условиям эксплуатации, чтобы избежать проблем и обеспечить максимальную эффективность работы всей сети.
