Оптические патч-корды: виды и правила подбора

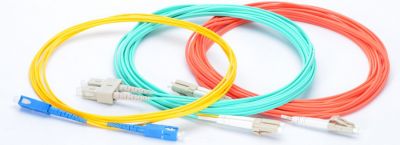

Оптические патч-корды — неотъемлемая часть любой оптоволоконной сети, от домашнего интернета до глобальных телекоммуникационных систем. Патч-корды представляют собой короткие отрезки кабеля с разъемами на обоих концах, которые используются для соединения различных элементов оптоволоконной инфраструктуры. С их помощью происходит передача светового сигнала между активными компонентами, такими как маршрутизаторы, коммутаторы и медиа-конвертеры. Их правильный выбор напрямую влияет на качество работы сети и её надежность.

Виды оптических патч-кордов

Существует несколько основных видов оптических патч-кордов, отличающихся типом волокна, защитными оболочками и коннекторами. Различие между ними определяет области применения и функциональные возможности.

Одномодовые патч-корды предназначены для передачи данных на большие расстояния, вплоть до 100 км. В них используется одномодовое волокно с диаметром сердечника всего 8–10 микрон. Это позволяет передавать сигнал с минимальными потерями и высокой скоростью. Такие кабели незаменимы в телекоммуникационных сетях, где требуется надежная передача данных на значительные расстояния. Одним из ключевых преимуществ одномодовых патч-кордов является их низкий уровень затухания, что делает их предпочтительным выбором для сетей дальнего действия.

Многомодовые патч-корды отличаются от одномодовых более широким сердечником (50 или 62,5 микрон), что позволяет свету распространяться несколькими путями (модами). Это значительно увеличивает пропускную способность на коротких и средних расстояниях (до 2 км), что делает их идеальными для использования в локальных сетях, дата-центрах и корпоративных системах. Существуют несколько типов многомодовых кабелей: OM1, OM2, OM3, OM4, которые различаются по скорости передачи данных и диапазону частот. OM3 и OM4, например, могут передавать данные на скорости до 10 Гбит/с, что делает их востребованными в современных высокоскоростных сетях.

Armored патч-корды имеют специальную защитную оболочку, которая предотвращает механические повреждения и обеспечивает повышенную устойчивость к внешним воздействиям. Такие патч-корды используются в условиях повышенных рисков, например, в промышленных зонах, где велика вероятность физического воздействия на кабель (раздавливание, резкие перегибы). Дополнительная защита позволяет использовать их в агрессивных средах, при этом не ухудшая их характеристик по передаче сигнала.

Типы разъемов на оптических патч-кордах

Разъемы являются важным элементом конструкции патч-корда, так как именно они отвечают за соединение компонентов сети и передачу сигнала с минимальными потерями. Наиболее распространенные типы разъемов включают LC, SC, FC, ST и MPO/MTP.

LC (Lucent Connector) — один из самых распространенных типов разъемов благодаря своей миниатюрности и высокой плотности размещения. Этот разъем широко используется в дата-центрах и телекоммуникационных сетях, где важна экономия пространства. LC-разъемы обеспечивают стабильное соединение и легко подключаются благодаря защелкивающемуся механизму.

SC (Subscriber Connector)-разъемы отличаются прямоугольной формой и защелкивающимся механизмом, что делает их удобными в установке и эксплуатации. Их используют в системах с высокой плотностью подключения, где надежность и простота имеют первостепенное значение. SC-разъемы часто применяются в локальных сетях и при подключении оконечных устройств.

FC (Ferrule Connector)-разъемы, оснащенные резьбовым соединением, применяются в системах, где есть риск вибраций или требуется повышенная надежность. Такие разъемы обеспечивают надежное соединение даже в условиях экстремальной эксплуатации, например, на промышленных объектах или в сетях с высокими требованиями к стабильности передачи.

ST (Straight Tip)-разъемы оснащены байонетным фиксатором, что позволяет быстро подключать и отключать их. Они применяются в сетях, где важна возможность частых переподключений, например, в лабораторных и тестовых установках. Этот тип разъема также популярен в промышленных сетях.

MPO/MTP  — это многожильные разъемы, предназначенные для высокоскоростных систем передачи данных, таких как 40G и 100G Ethernet. Они широко используются в дата-центрах и других высокопроизводительных сетях. Эти разъемы обеспечивают подключение большого количества волокон одновременно, что увеличивает скорость передачи данных и позволяет экономить место.

Материалы оптических патч-кордов

Выбор материалов для оптических патч-кордов играет важную роль в их надежности и долговечности. Основные материалы включают тип волокна, материал оболочки и дополнительные защитные слои.

Типы волокна. Наиболее распространенным материалом для изготовления оптического волокна является кварцевое стекло. Оно обладает высокой прозрачностью и позволяет передавать световые сигналы на большие расстояния с минимальными потерями. Пластиковые волокна также используются в некоторых случаях, однако их пропускная способность и дальность передачи значительно уступают кварцевым, что ограничивает их применение.

Материалы оболочки. Для наружной защиты волокна применяются различные материалы оболочки, такие как ПВХ (PVC) и LSZH (Low Smoke Zero Halogen). ПВХ — это стандартное покрытие, которое используется в большинстве внутренних сетей. LSZH применяется там, где важна безопасность при пожаре, так как этот материал при горении выделяет минимальное количество дыма и токсичных веществ. В некоторых случаях используется дополнительная полимерная защита, которая повышает устойчивость патч-кордов к механическим повреждениям.

Критерии выбора оптических патч-кордов

При выборе патч-корда необходимо учитывать несколько важных факторов, таких как тип волокна, длина кабеля, качество полировки разъемов и допустимые потери сигнала.

Выбор между одномодовым и многомодовым волокном зависит от требований к передаче данных. Если требуется обеспечить передачу на большие расстояния с минимальными потерями, предпочтение стоит отдать одномодовому волокну. Для коротких и средних расстояний больше подойдет многомодовое волокно, которое обеспечивает высокую пропускную способность при относительно низкой стоимости.

Длина патч-корда напрямую влияет на уровень затухания сигнала. Чем длиннее кабель, тем больше потери. Поэтому при выборе длины важно учитывать специфику сетевого оборудования и расстояние между узлами сети. Оптимальная длина кабеля минимизирует потери и обеспечивает стабильную работу сети.

Коннекторы оптических патч-кордов могут иметь различные типы полировки: UPC (Ultra Physical Contact) или APC (Angled Physical Contact). UPC-коннекторы обеспечивают минимальные потери сигнала при прямой передаче, тогда как APC-коннекторы предназначены для работы в сетях с повышенными требованиями к возвратным потерям.

Возвратные потери и затухание — это важные характеристики, которые нужно учитывать при выборе патч-корда. Чем меньше эти показатели, тем выше качество передачи данных. Особенно важно минимизировать возвратные потери в системах с высокой чувствительностью оборудования, где малейшие помехи могут негативно повлиять на работу сети.

Правила установки и эксплуатации оптических патч-кордов

Установка и эксплуатация патч-кордов требует соблюдения ряда правил для обеспечения их надежной работы и минимизации потерь сигнала.

При установке патч-кордов важно избегать резких изгибов и натяжений, которые могут вызвать микроизгибы в волокне. Это приводит к увеличению потерь и ухудшению качества сигнала. Кабели следует прокладывать с учетом минимального радиуса изгиба, который указан производителем.

Коннекторы должны быть зафиксированы так, чтобы исключить возможность их случайного повреждения. Кроме того, рекомендуется использовать пылезащитные крышки, чтобы предотвратить загрязнение торцов коннекторов, что может негативно сказаться на качестве передачи данных.

Для поддержания качества передачи сигнала необходимо регулярно проверять состояние разъемов и, при необходимости, очищать их. Для этого используются специальные наборы для чистки оптических коннекторов.
