Особенности передачи данных по многожильным оптическим кабелям

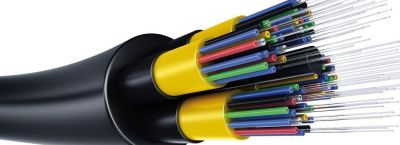

Многожильные оптические кабели активно применяются в современных телекоммуникационных системах благодаря своей способности передавать огромные объемы информации на значительные расстояния.

В таких кабелях может быть от 12 до 144 и более оптических волокон, что позволяет одновременно обслуживать множество каналов связи. Для эффективной организации передачи данных через подобные системы необходимо учитывать несколько ключевых факторов, включая тип волокна, методы мультиплексирования и требования к оборудованию.

Оптические волокна обычно делятся на два типа: одномодовые и многомодовые. Одномодовые волокна, с диаметром сердцевины около 9 мкм, обеспечивают передачу данных на расстояния до 100 км и более с минимальными потерями.

Многомодовые волокна, с диаметром сердцевины 50 или 62,5 мкм, используются для более коротких дистанций, до 2 км, но позволяют передавать данные с высокой скоростью. Выбор типа волокна зависит от задач: для магистральных линий связи предпочтительны одномодовые, а для локальных сетей — многомодовые.

Для передачи данных применяются технологии спектрального уплотнения (WDM), которые позволяют использовать одно волокно для передачи нескольких каналов одновременно. В случае с плотным спектральным уплотнением (DWDM) можно передавать до 160 каналов на одном волокне, что значительно увеличивает пропускную способность.

Для организации такой системы требуется специализированное оборудование: мультиплексоры, демультиплексоры и трансиверы, поддерживающие соответствующие длины волн.

При проектировании сети с использованием многожильных кабелей важно правильно распределить волокна между различными каналами связи. Для этого применяются кросс-коннекторы и патч-панели, которые позволяют гибко управлять подключениями.

В случае с магистральными линиями связи рекомендуется резервировать часть волокон для будущего расширения сети или аварийного восстановления. Это особенно актуально для кабелей с большим количеством жил, где резерв может достигать 20-30% от общего числа.

Монтаж оптических кабелей требует соблюдения строгих нормативов. Радиус изгиба кабеля не должен превышать 10-15 его внешних диаметров, чтобы избежать повреждения волокон. При прокладке в грунте или через трубы необходимо использовать защитные оболочки, устойчивые к механическим воздействиям и перепадам температур.

Для подвесных кабелей применяются армированные конструкции, способные выдерживать ветровые нагрузки и вес льда.

Соединение волокон в многожильных кабелях выполняется с помощью сварки или механических соединителей. Сварка обеспечивает минимальные потери сигнала, обычно менее 0,1 дБ на стыке, но требует дорогостоящего оборудования и квалифицированного персонала. Механические соединители проще в установке, но их потери могут достигать 0,3 дБ. Для минимизации потерь рекомендуется использовать высококачественные компоненты и проводить регулярное тестирование соединений.

При организации передачи данных необходимо учитывать параметры затухания сигнала. Для одномодовых волокон допустимое затухание составляет около 0,2 дБ/км на длине волны 1550 нм, а для многомодовых — до 3 дБ/км на длине волны 850 нм.

Эти значения могут варьироваться в зависимости от качества волокна и условий эксплуатации. Для компенсации потерь используются оптические усилители, которые устанавливаются через каждые 80-100 км на магистральных линиях.

В случае с многожильными кабелями важно обеспечить защиту данных от внешних воздействий. Для этого применяются экранированные оболочки, устойчивые к электромагнитным помехам, и системы мониторинга, которые отслеживают состояние кабеля в реальном времени. В случае повреждения или обрыва волокна такие системы позволяют быстро локализовать проблему и минимизировать downtime.

Для эффективного управления многожильными кабелями рекомендуется использовать системы маркировки волокон. Каждое волокно должно быть промаркировано на обоих концах кабеля, что упрощает идентификацию и подключение. В случае с кабелями на 144 волокна и более применяются цветовые коды и цифровые обозначения, которые соответствуют международным стандартам.

При выборе оборудования для работы следует обращать внимание на совместимость компонентов. Трансиверы, мультиплексоры и патч-панели должны поддерживать одинаковые стандарты передачи данных, такие как Ethernet, SONET/SDH или OTN. Это обеспечивает стабильную работу сети и упрощает ее масштабирование.

Для повышения надежности передачи данных рекомендуется использовать резервирование каналов. В случае с многожильными кабелями это может быть реализовано через дублирование волокон или применение кольцевых топологий. Такие решения позволяют сохранить работоспособность сети даже при повреждении части кабеля.

При эксплуатации кабелей важно учитывать температурные условия. Оптические волокна чувствительны к перепадам температуры, которые могут вызывать изменения коэффициента преломления и увеличивать потери сигнала. Для работы в экстремальных условиях применяются кабели с термостабилизированными оболочками, которые сохраняют свои свойства при температурах от -60°C до +70°C.

Для организации передачи данных через многожильные кабели также важно учитывать требования к мощности сигнала. Оптические трансиверы должны обеспечивать достаточный уровень мощности для преодоления потерь в кабеле и на соединениях.

В случае с DWDM-системами мощность сигнала на выходе трансивера обычно составляет от 0 до +5 дБм, что позволяет передавать данные на расстояния до 120 км без использования усилителей.

Организация передачи данных через многожильные оптические кабели требует тщательного планирования и учета множества факторов. От выбора типа волокна и оборудования до монтажа и эксплуатации — каждый этап имеет свои особенности. Соблюдение нормативов и использование качественных компонентов позволяют создать надежную и высокопроизводительную сеть, способную удовлетворить потребности современных телекоммуникационных систем.
