Руководство по оптоволоконным кассетам
Волоконно-оптическая кассета является ключевым компонентом современных сетей на базе оптоволокна. Это компактное модульное устройство, используемое для управления и распределения соединений экономически эффективным и удобным способом.
Волоконно-оптические кассеты обычно используются в центрах обработки данных, телекоммуникационных объектах и других сетевых средах с высокой пропускной способностью. В этой статье мы рассмотрим, что такое волоконно-оптическая кассета, различные типы и преимущества волоконно-оптических кассет.
Что такое волоконная кассета
Волоконная кассета — это модульный компонент волоконно-оптической системы, разработанный для упрощения и организации соединения и управления волоконно-оптическими кабелями. По сути, это корпусной блок, который удерживает предварительно терминированные волоконно-оптические кабели и может быть вставлен в волоконно-оптическую коммутационную панель или волоконно-оптический корпус.
Волоконно-оптические кассеты бывают разных форм и размеров, но обычно они состоят из прямоугольного металлического или пластикового корпуса с передней панелью, которую можно снять или откинуть. Внутри корпуса предварительно заделанные волоконно-оптические кабели организованы и закреплены системой управления кабелями, которая помогает защитить нежные волоконно-оптические разъемы и кабели от повреждений.
На передней панели оптоволоконной кассеты обычно размещены порты или оптоволоконные адаптеры для подключения оптоволоконных кабелей, что позволяет легко подключать другие оптоволоконные компоненты, такие как коммутационные панели, коммутаторы или маршрутизаторы.
Типы волоконно-оптических кассет
На рынке доступно несколько типов кассет для ВОЛС, каждый из которых предназначен для определенных приложений и сред. Давайте рассмотрим наиболее распространенные типы кассет:
Кассеты MTP-LC/SC/MDC: Волоконные кассеты MTP предлагают 8/12/24-волоконный адаптер MTP на задней стороне блоков, проложенных к адаптерам LC/SC/MDC на переднем коммутационном поле для быстрого и легкого развертывания в приложениях высокой плотности и обеспечивают эффективное использование пространства стойки и гибкость конструкции. Кассеты соединяются с помощью сборок волоконно-оптических кабелей высокой плотности для быстрого удаленного или центрального подключения потребителей.
Конверсионные кассеты MTP: Конверсионные кассеты MTP® имеют 12/24-волоконные адаптеры MTP® сзади для сопряжения с магистральными магистралями и разветвление на 8-волоконные адаптеры MTP спереди для подключения к электронике. Эти конверсионные кассеты полностью используют все волокна в каждом наборе Base-12/24 в магистрали, разветвляя адаптеры Base-12/24 MTP сзади модуля на пропорциональное количество адаптеров Base-8 MTP спереди.
Кассеты MTP Mesh: кассеты MTP® Mesh оснащены восемью задними 8-волоконными портами MTP® и восемью 8-волоконными портами MTP® спереди. Кассета MTP-8 Mesh идеально подходит для развертываний, включая 40G to 10G, 100G to 25G и 400G to 100G. Обеспечение перспективных сетей Ethernet и волоконно-оптических каналов с постоянно растущими скоростями передачи данных в центрах обработки данных делает кассеты Mesh практически незаменимыми для требуемых высокопроизводительных полностью ячеистых сетевых инфраструктур в современных центрах обработки данных.
Кассеты для сращивания LC: кассеты для сращивания LC могут вмещать и защищать оптоволоконные сращивания, гарантировать надлежащее управление оптоволоконным кабелем и контроль радиуса изгиба, обеспечивать четкую маркировку и логическую организацию оптоволоконных сращиваний, а также удерживать и защищать до 24 сварных сращиваний. Кассеты для сращивания устраняют необходимость в отдельных лотках для сращивания в стоечных оптоволоконных корпусах и обеспечивают оптимальную организацию и управление. Типичные области применения включают в себя глобальные вычислительные сети (WAN), кампусы, правительственные объекты, центры обработки данных и центральные офисы.
Кассеты TAP: Кассета Traffic Access Point (TAP) — это пассивное устройство мониторинга, которое передает трафик из активной сети в устройства мониторинга и обеспечивает разграничение между активной сетью и инфраструктурой мониторинга. Она предназначена для эффективного контроля сетевого трафика с оптимизацией производительности; это инструменты, которые предоставляют пользователям понимание шаблонов сетевых потоков путем разделения трафика для мониторинга и безопасности без прерывания сетевого трафика.
Преимущества использования волоконно-оптических кассет
Волоконно-оптические кассеты являются важнейшим компонентом оптоволоконных сетей, поскольку они играют важную роль в организации надежной структуры.
Защита и организация волоконно-оптических кабелей: волоконно-оптические кассеты обеспечивают защитный корпус для деликатных волоконно-оптических кабелей и помогают поддерживать их в порядке. Они предотвращают запутывание или повреждение волоконно-оптических кабелей, обеспечивая бесперебойную передачу данных.
Простая установка: Волоконные кассеты просты в установке и доступны в различных размерах для размещения различного количества проводов. Их можно вставлять в панели или стойки без необходимости использования специальных инструментов.
Гибкость: Оптоволоконные кассеты обычно доступны с различными типами разъемов LC, SC или MTP/MPO, что позволяет использовать различные типы соединений в одной и той же кассете. Эта гибкость позволяет модернизировать сеть с существующей инфраструктурой кабелей, что значительно экономит расходы.
Экономическая эффективность: оптоволоконные кассеты имеют компактную модульную конструкцию, что позволяет легко заменять или модернизировать их по мере необходимости без замены всей сетевой инфраструктуры для снижения затрат на материалы и установку. Это делает оптоволоконные кассеты идеальным выбором для компаний, которым необходимо поддерживать высокий уровень производительности сети, контролируя расходы.
Как используются волоконно-оптические кассеты
Волоконные кассеты обычно используются в сочетании с другими оптоволоконными компонентами для создания полной оптоволоконной сети. Обычно они устанавливаются в сетевой стойке или шкафу и подключаются к другим компонентам в сети, таким как коммутаторы или маршрутизаторы.
При использовании в среде центра обработки данных оптоволоконные кассеты часто используются для подключения серверов и устройств хранения данных к сети. Они также используются для соединения различных частей центра обработки данных, обеспечивая высокоскоростное и надежное сетевое соединение.
В телекоммуникационной сети оптоволоконные кассеты используются для соединения различных частей сети, таких как вышки сотовой связи, коммутаторы и центры обработки данных. Они также используются для обеспечения высокоскоростных соединений для предприятий и жилых домов.
В корпоративной сети оптоволоконные кассеты обычно используются для соединения различных отделов и офисов. Их также можно использовать для подключения удаленных работников к сети, обеспечивая безопасное и надежное соединение.
Оптоволоконные кассеты являются важным компонентом в мире оптоволоконной связи. Они обеспечивают централизованное расположение для управления оптоволоконными кабелями, улучшая производительность и масштабируемость сети. Оптоволоконные кассеты просты в установке и использовании и могут использоваться в различных сетевых средах, включая центры обработки данных, телекоммуникационные сети и корпоративные сети. Предоставляя чистый и организованный способ управления оптоволоконными кабелями, оптоволоконные кассеты помогают уменьшить беспорядок и облегчают выявление и устранение любых проблем, которые могут возникнуть.
Выбор волоконно-оптических кассет для сетевых коммутационных панелей
Волоконно-оптические кассеты — это небольшие модули, которые предназначены для установки в коммутационную панель. Коммутационные панели — это монтируемые в стойку корпуса, используемые для терминирования и управления оптоволоконными кабелями в средах с высокой плотностью, таких как центры обработки данных и телекоммуникационные сети. Волоконно-оптические кассеты вмещают несколько оптоволоконных адаптеров, которые используются для соединения оптоволоконных кабелей с различными типами разъемов, такими как LC, SC, ST и MPO. Адаптеры обеспечивают стандартизированный интерфейс для соединения оптоволоконных кабелей и позволяют эффективно и организованно подключать оптоволоконные кабели.
Типы волоконных кассет
На рынке доступны несколько типов волоконных кассет, в зависимости от конкретных требований сети. Некоторые распространенные типы включают:
Волоконно-оптические кассеты MTP/MPO
Волоконно-оптические кассеты MTP/MPO предназначены для высокоплотных волоконно-оптических установок, при этом каждая кассета обычно содержит до 12 или 24 разъемов MTP/MPO. Эти кассеты идеально подходят для приложений центров обработки данных, которым требуется большое количество волоконно-оптических соединений в ограниченном пространстве.
Кассеты LC Fiber

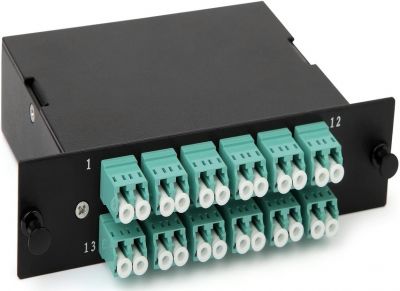

Эти кассеты оснащены адаптерами LC, которые представляют собой разъемы малого форм-фактора (SFF), широко используемые в приложениях с высокой плотностью. Кассеты LC обычно имеют более высокую плотность портов, что позволяет устанавливать больше соединений в ограниченном пространстве.
SC Fiber Cassettes
Эти кассеты оснащены SC-адаптерами, которые также широко используются в оптоволоконных сетях. SC-кассеты известны своей простой и прочной конструкцией, что делает их подходящими для различных применений.
Каковы преимущества волоконно-оптических кассет?
Управление кабелями: Волоконные кассеты обеспечивают структурированный и организованный способ управления оптоволоконными кабелями, снижая риск загромождения и спутывания кабелей. Это повышает производительность сети и упрощает устранение неполадок.
Высокоплотное подключение: Волоконные кассеты обеспечивают высокоплотное подключение, размещая несколько волоконно-оптических подключений в ограниченном пространстве. Это особенно важно в центрах обработки данных и других средах с высокой плотностью, где оптимизация пространства имеет решающее значение.
Гибкость: Волоконные кассеты можно легко заменить или модернизировать, чтобы соответствовать изменяющимся требованиям сети. Это обеспечивает гибкость в проектировании сети и готовит сеть к будущим обновлениям или изменениям.
Простая установка и обслуживание: Оптоволоконные кассеты обычно оснащены скользящим или вращающимся механизмом, который позволяет легко устанавливать, снимать или обслуживать адаптеры. Это упрощает перемещения, добавления и изменения (MAC) в сети, сокращая время простоя и сбои.
Производительность и надежность: Волоконно-оптические кассеты предназначены для защиты волоконно-оптических разъемов и адаптеров от пыли, грязи и других загрязняющих веществ, которые могут ухудшить производительность оптического сигнала. Это обеспечивает надежную и высокопроизводительную волоконно-оптическую связь.
Соображения по выбору волоконных кассет
При выборе оптоволоконных кассет для коммутационной панели следует учитывать несколько факторов, в том числе:
Тип разъема: рассмотрите тип разъемов, используемых в вашей сети, например LC, SC или MPO, и выберите оптоволоконную кассету, совместимую с этими разъемами.
Плотность портов: Определите количество соединений, необходимых в вашей сети, и выберите оптоволоконную кассету с соответствующей плотностью портов, учитывая доступное пространство на вашей коммутационной панели.
Тип волокна: убедитесь, что тип волокна кассеты соответствует типу волокна кабелей, используемых в вашей сети, например, одномодовое или многомодовое волокно.
Полярность адаптера: Примите во внимание требования к полярности вашей сети, например, прямую, перекрестную или обратную полярность, и выберите оптоволоконную кассету, которая соответствует этим требованиям.
Простота установки и обслуживания: ищите волоконно-оптические кассеты с такими функциями, как скользящие или вращающиеся механизмы для адаптеров, которые упрощают задачи установки и обслуживания.
Качество и надежность: выбирайте оптоволоконные кассеты от известных производителей, известных своим качеством и надежностью, с прочными материалами и надлежащим экранированием разъемов и адаптеров.
Стоимость: рассмотрите стоимость оптоволоконной кассеты и убедитесь, что она вписывается в ваш бюджет, отдавая приоритет качеству и производительности для надежной и эффективной оптоволоконной сети.
Волоконно-оптические кассеты являются важным компонентом волоконно-оптических сетей, обеспечивая удобный и эффективный способ управления и подключения волоконно-оптических кабелей в коммутационных панелях. Выбрав правильные волоконно-оптические кассеты для своей сети, вы можете обеспечить эффективное и надежное волоконно-оптическое соединение в своей сетевой инфраструктуре.
