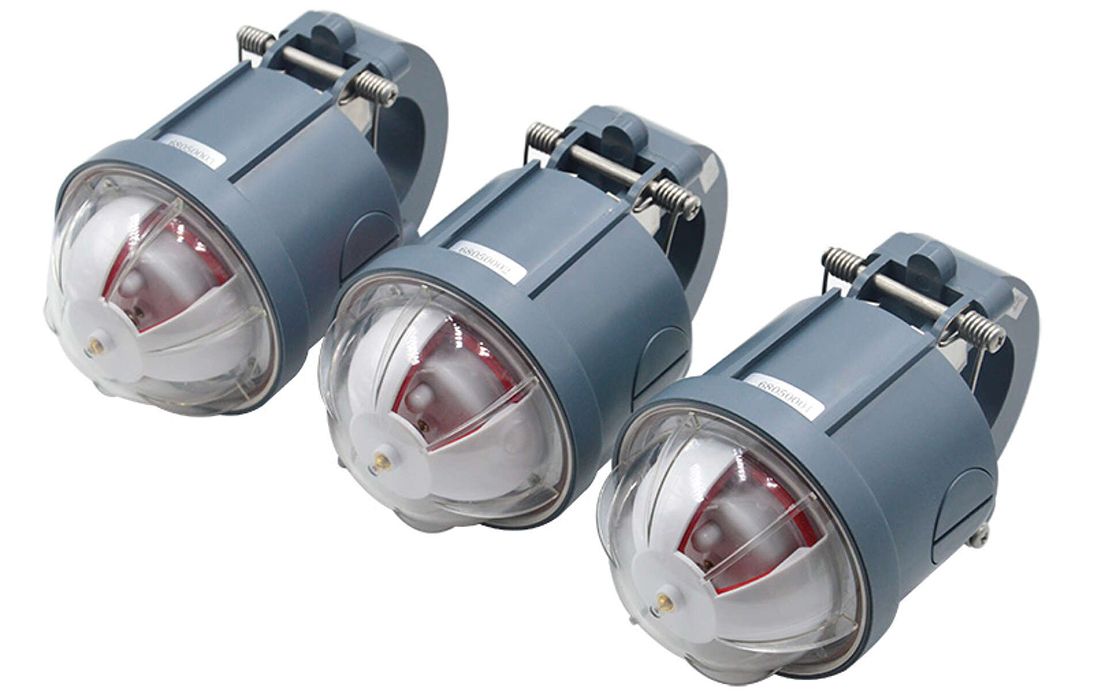

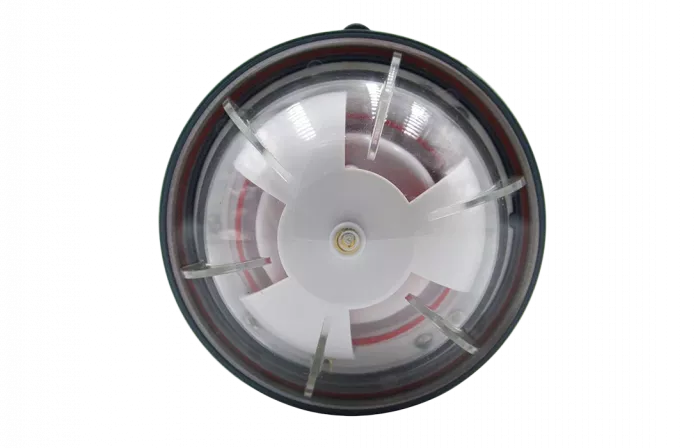

ИМАГ-LF - комплект индикаторов КЗ для ВЛ 6-110 кВ с поворотным механизмом
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия

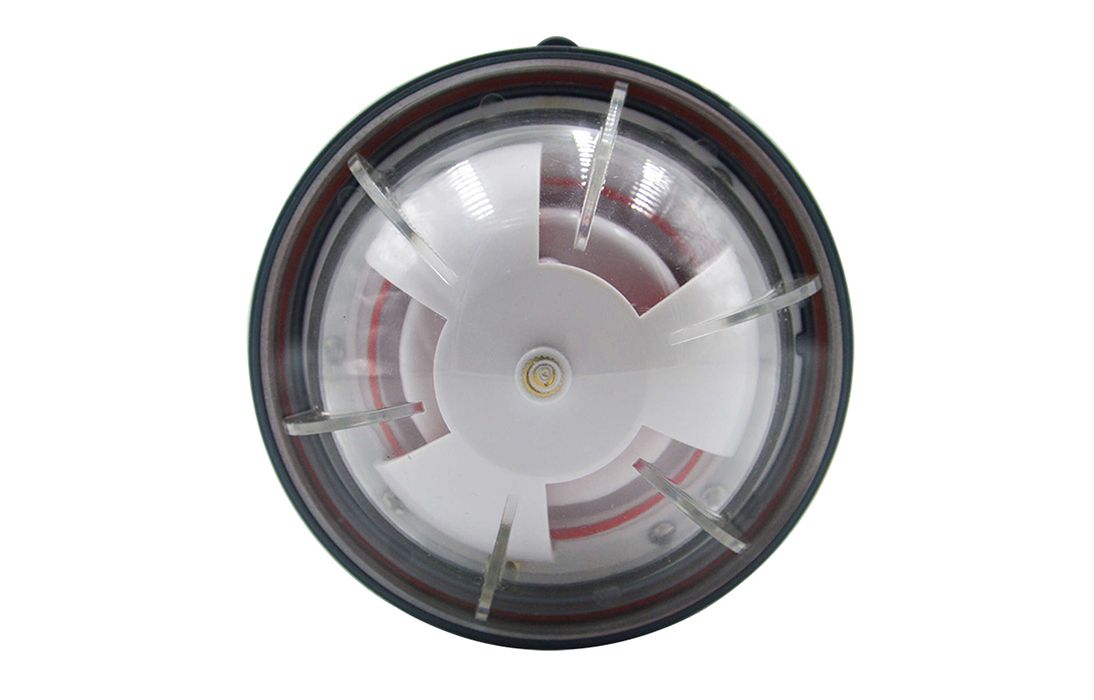

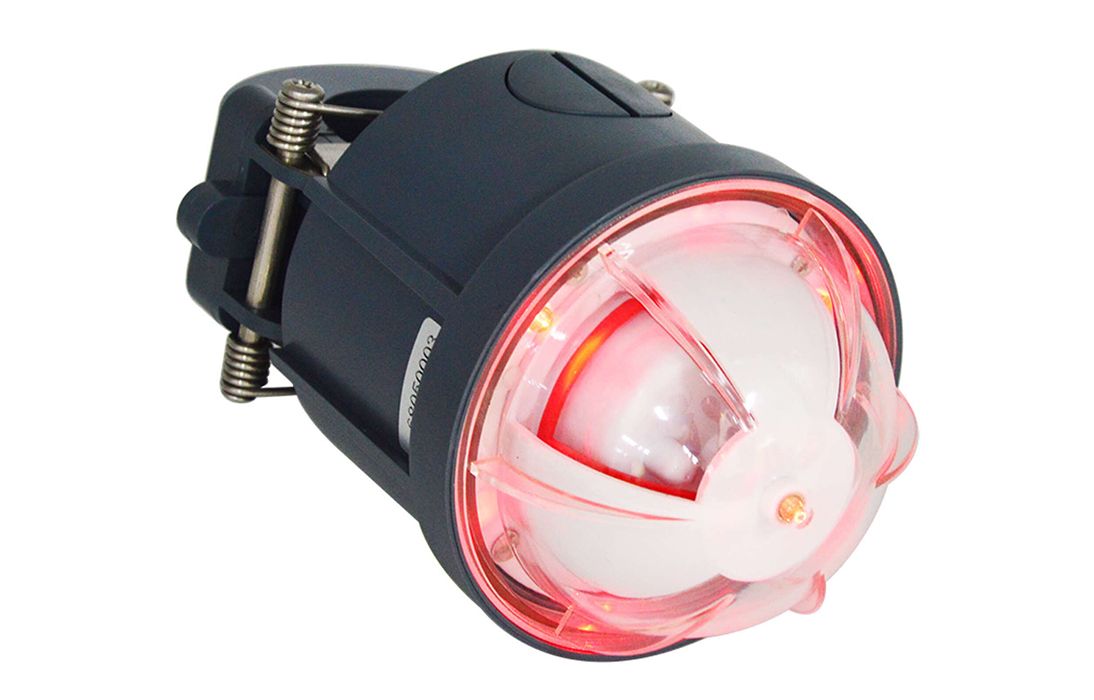

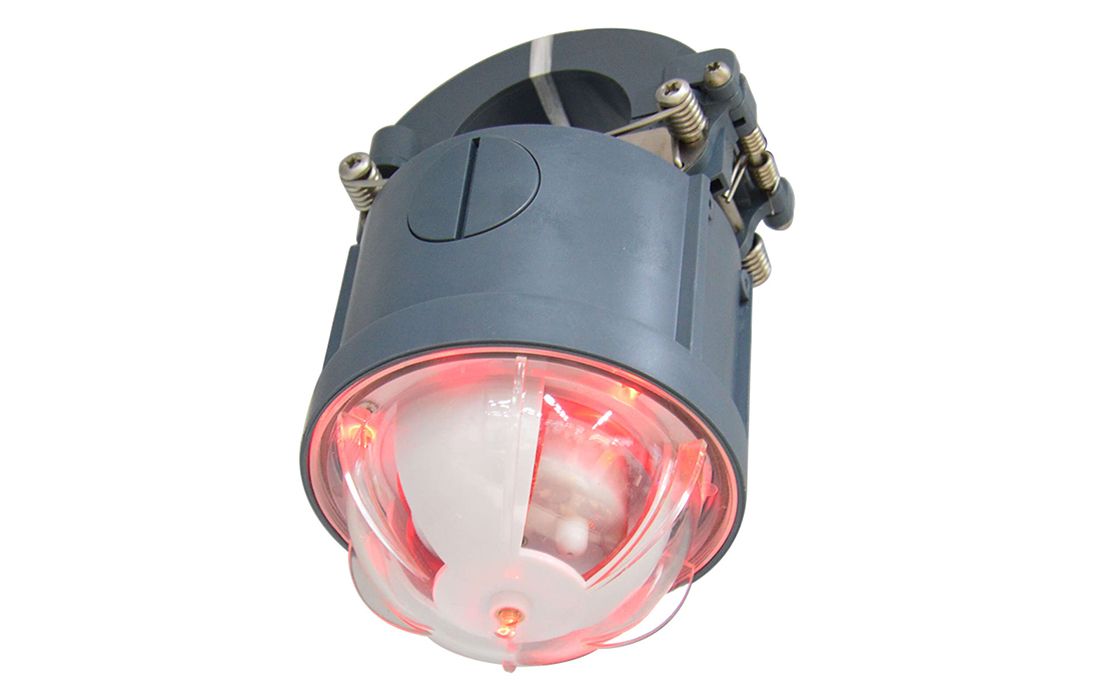

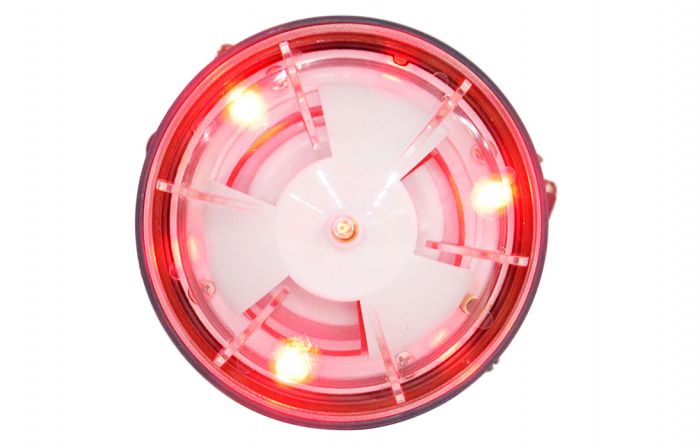

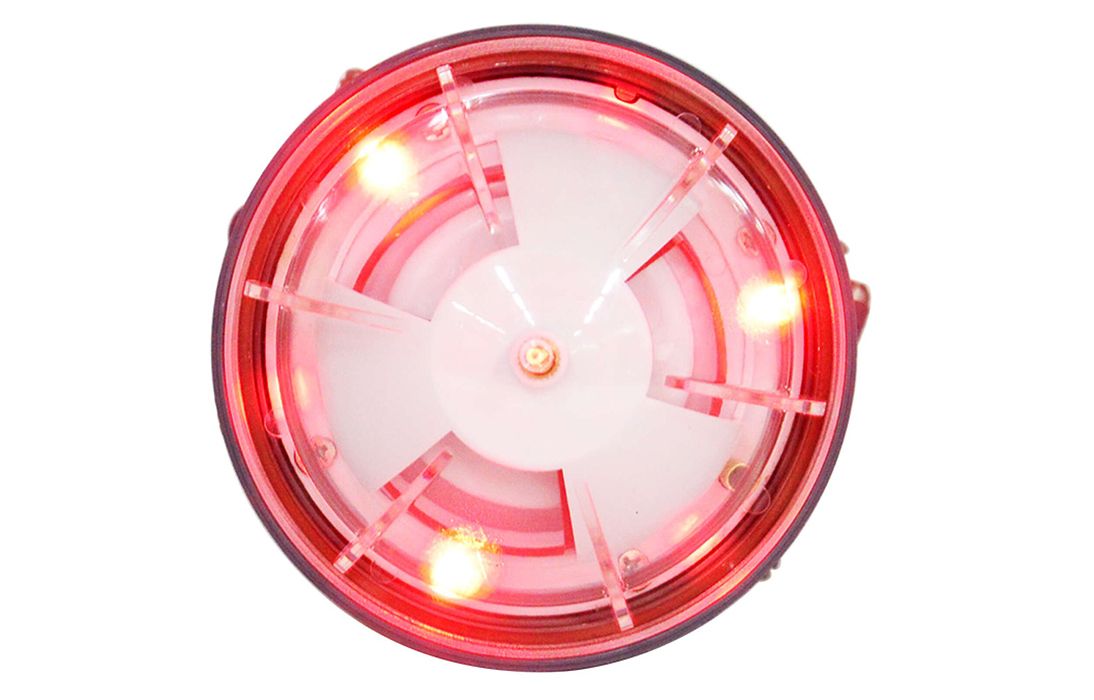

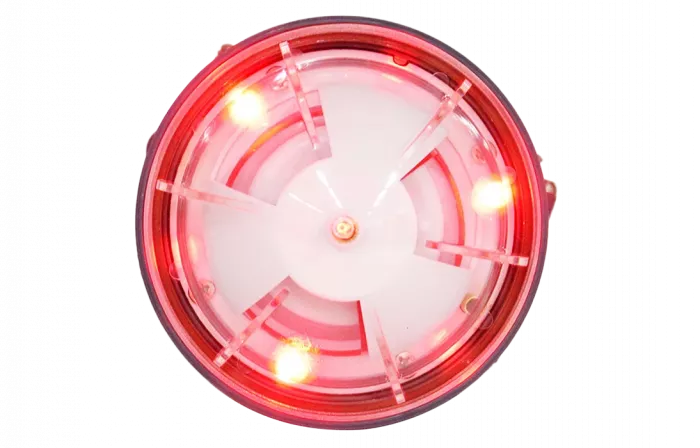

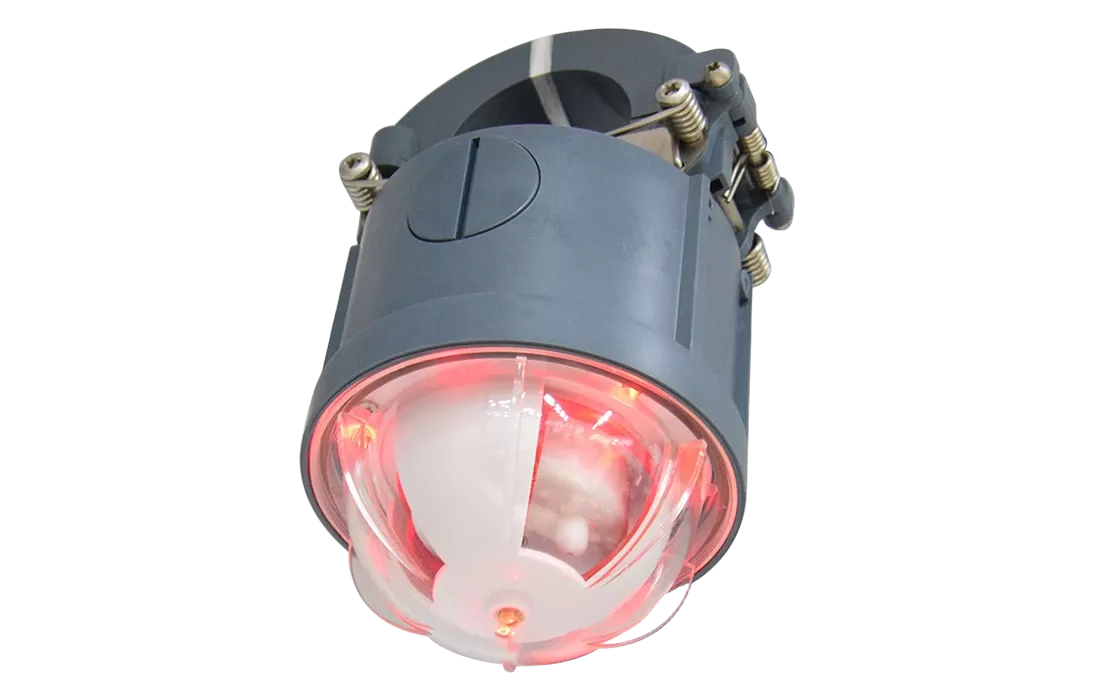

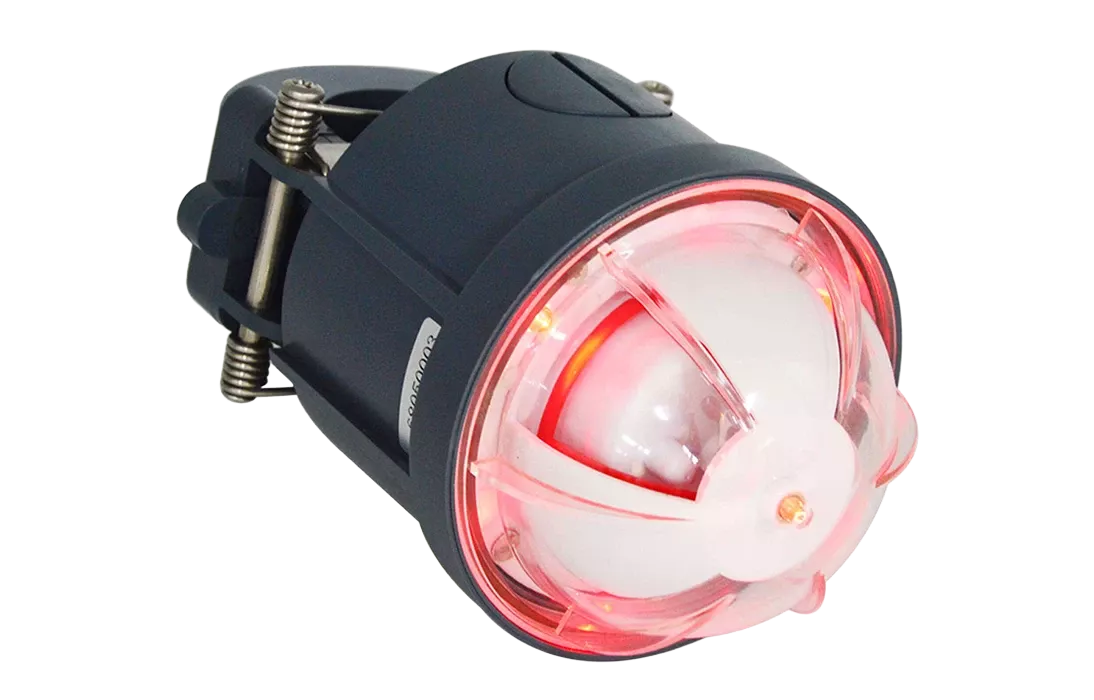

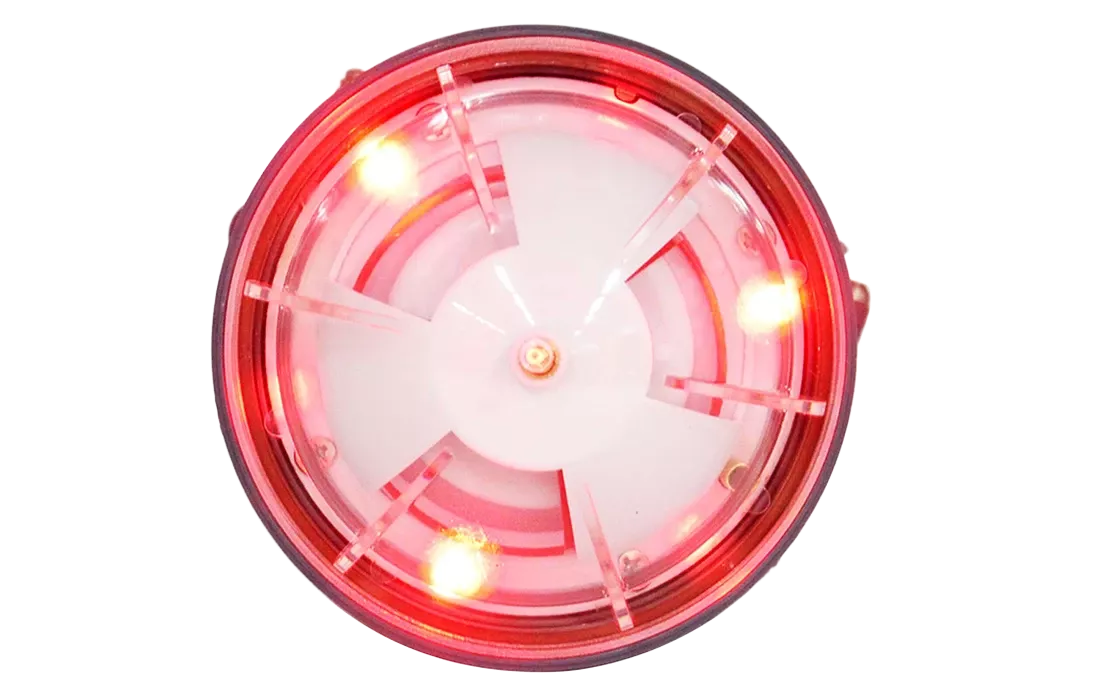

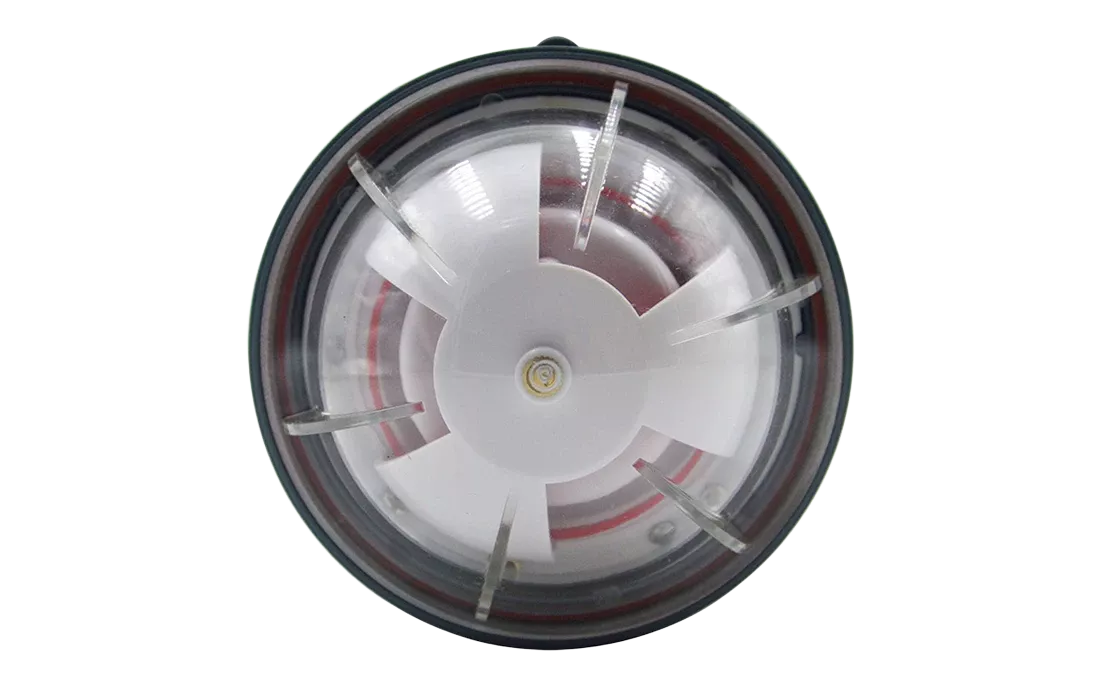

ИМАГ-LF - индикаторы короткого замыкания, предназначенные для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.
-
Высота, мм:170
-
Объём, м³:0,05
-
Вес, кг:2,1
-
Диаметр, мм:93
-
Электропитание:Литиевая батарея типа AA 3,6 В / 4 Ач, сменная
-
Погрешность:0 А ~ 300 А; ±3 А 300 А; ~ 800 А ±1%
-
Внутреннее тестирование:Согласно IEEE495-2007
-
Диаметр кабеля:6 мм ~ 42 мм
-
Частота мигания:10 в минуту, регулируемая
-
Видимость индикации:100 метров в дневное время (6 лм)
-
Максимальный ток нагрузки/замыкания, a:1200
-
Диапазон напряжения:6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
-
Выдерживаемый ток:31,5 кА/4 с
-
Класс защиты:IP68
-
Диапазон рабочих температур:-40~+70°C
-
Срок службы батареи:10 лет
-
Масса индикатора:Приблизительно 620 г
