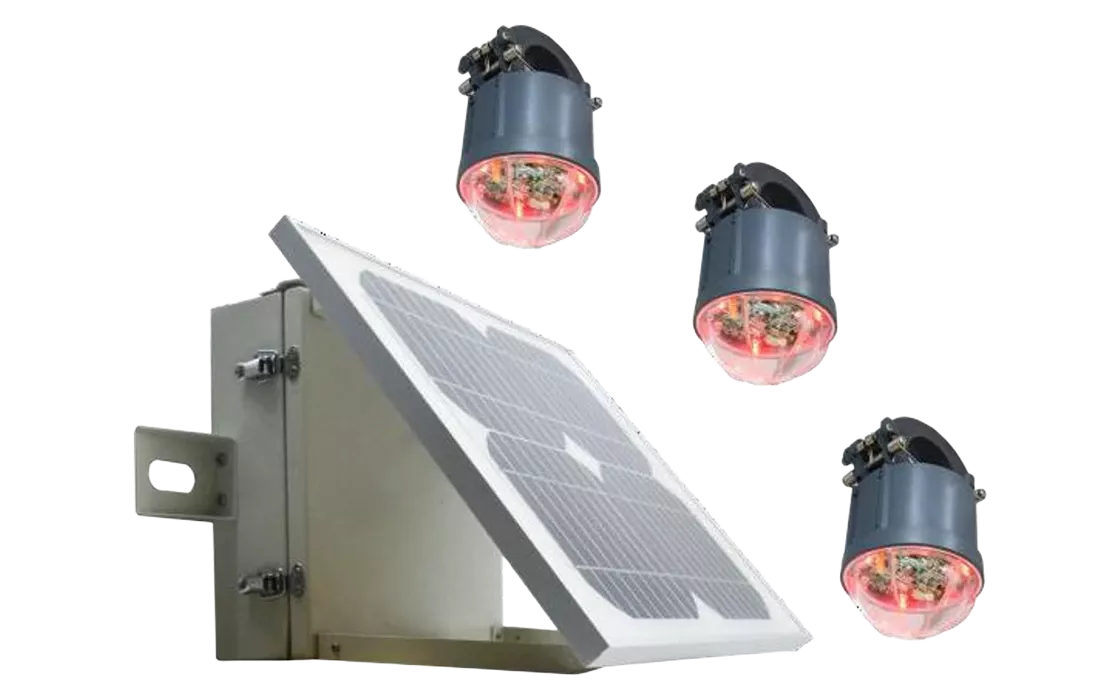

ИМАГ-LL - комплект индикаторов КЗ для ВЛ 6-110 кВ с блоком удаленной индикации
Доставка бесплатная* до 10000 - 500 рублей
- 14 дней возврат/обмен
- 2 года гарантия

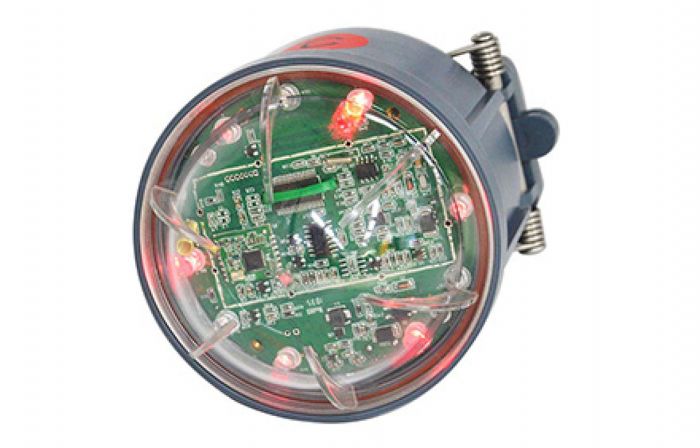

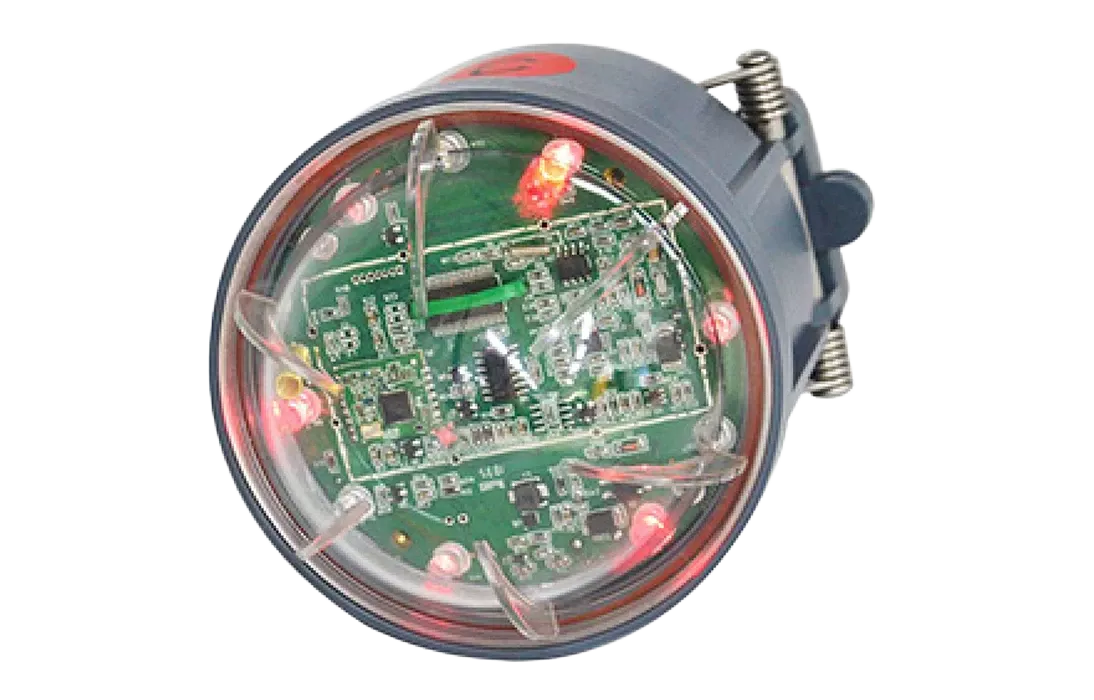

ИМАГ-LL - индикатор короткого замыкания, предназначенные для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

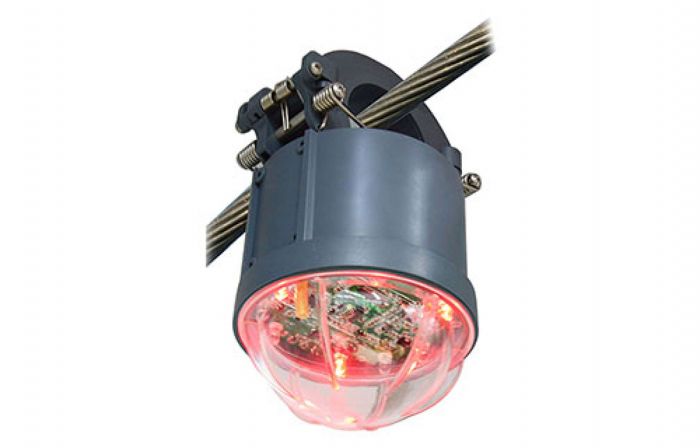

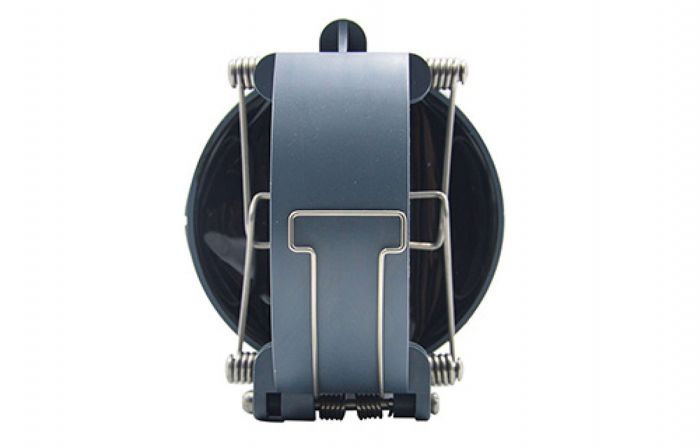

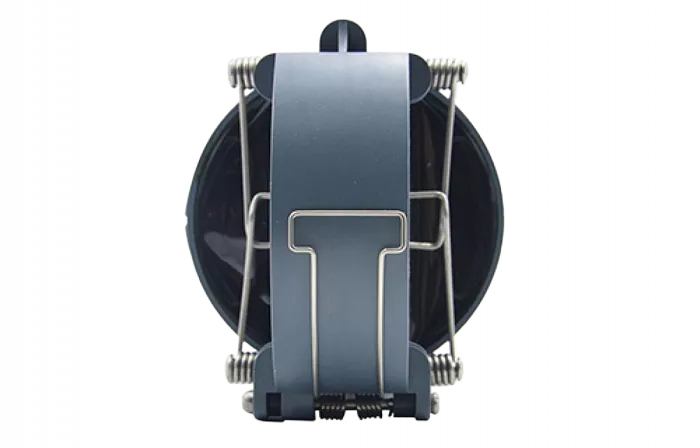

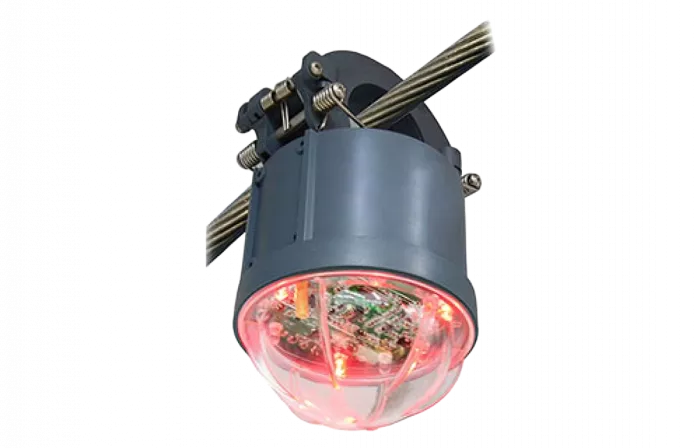

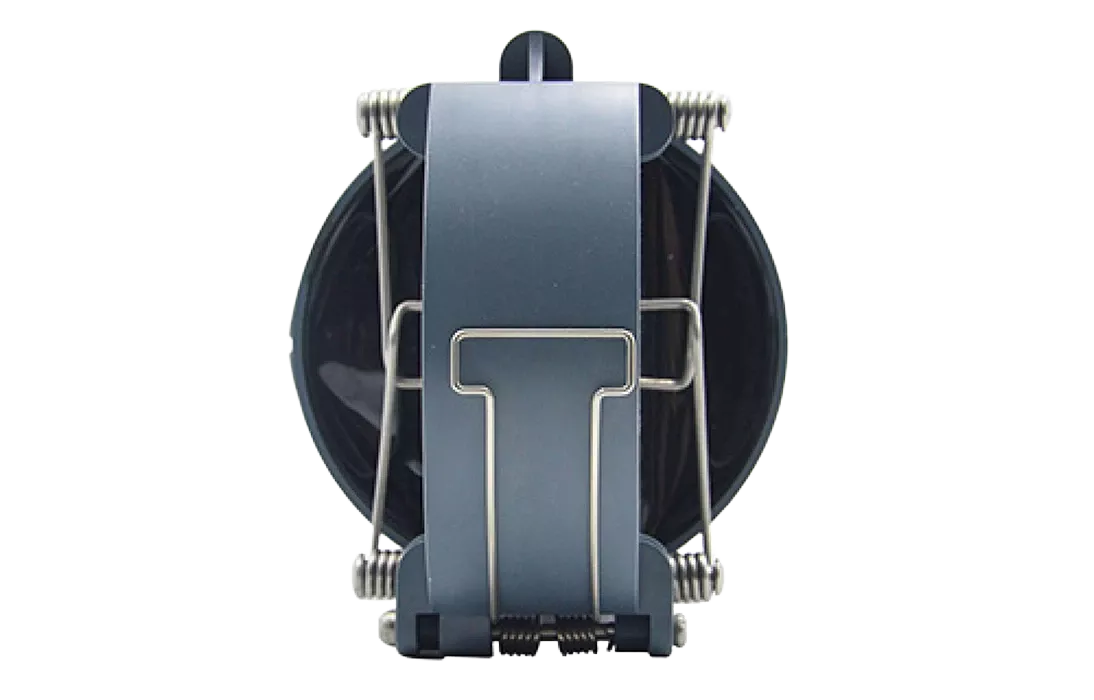

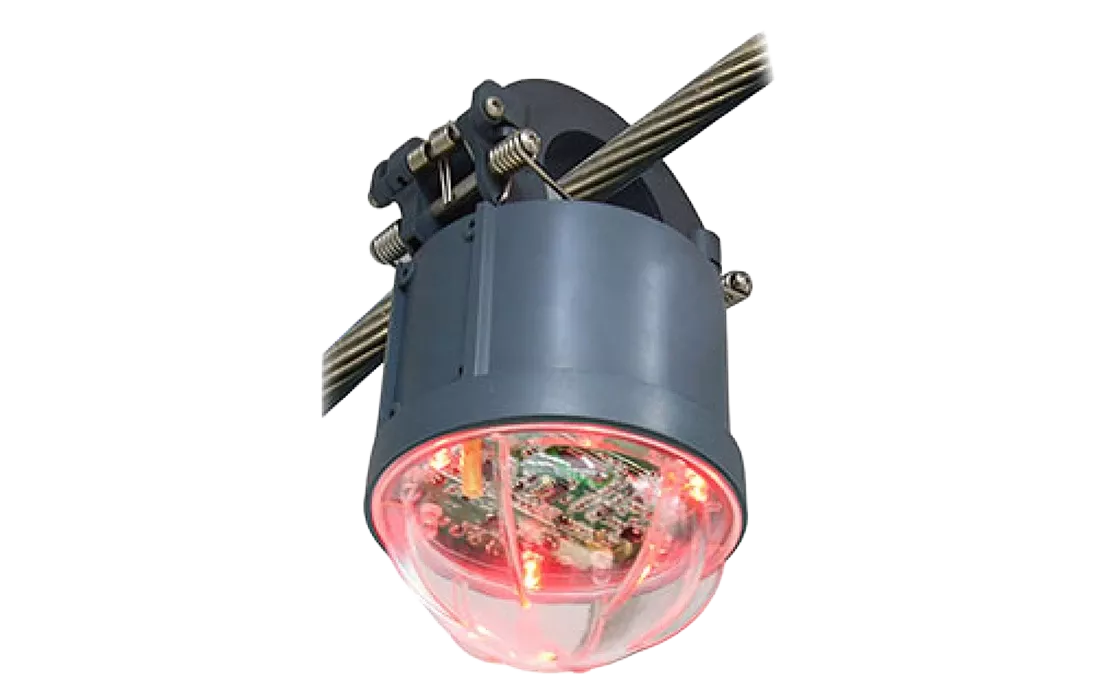

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.
-

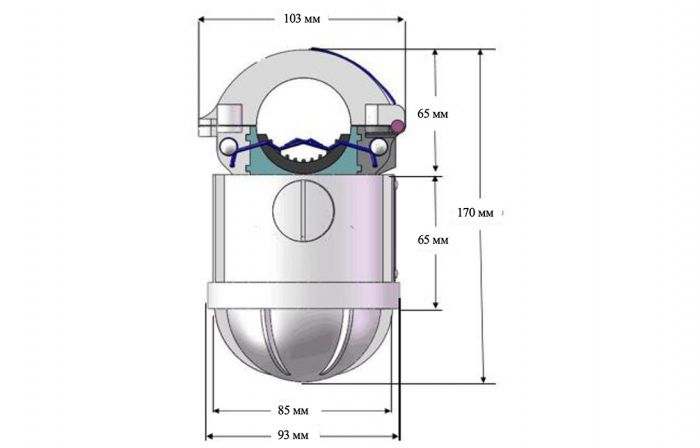

Высота, мм:170
-
Диаметр, мм:93
-
Электропитание:Литиевая батарея типа AA 3,6 В / 9 Ач, сменная
-
Погрешность:0 А ~ 300 А; ±3 А 300 А; ~ 800 А ±1%
-

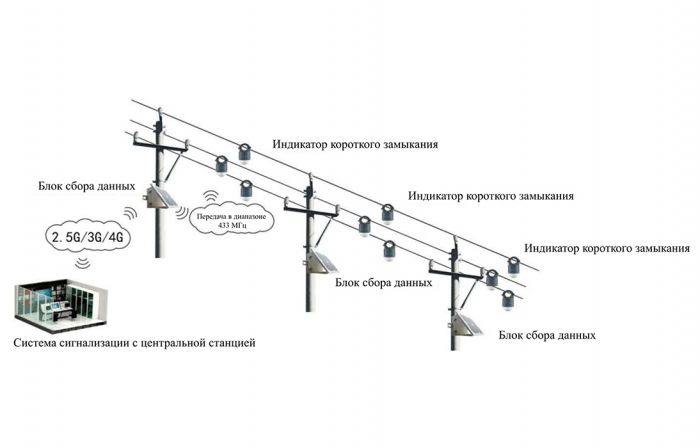

Связь:433MHz от индикаторов на блок сбора данных; 2.5G/3G/4G от блока сбора данных в систему SCADA
-
Внутреннее тестирование:Согласно IEEE495-2007
-
Диаметр кабеля:6 мм ~ 42 мм
-
Частота мигания:10 в минуту, регулируемая
-
Видимость индикации:250 метров в дневное время (60 лм)
-
Максимальный ток нагрузки/замыкания, a:1200
-
Диапазон напряжения:6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
-
Выдерживаемый ток:31,5 кА/4 с
-
Класс защиты:IP68
-
Диапазон рабочих температур:-40~+70°C
-
Срок службы батареи:10 лет
-
Масса индикатора:Приблизительно 600 г
-
Масса блока передачи данных:Приблизительно 3,6 кг
-
Коммуникационный протокол:От индикатора до блока сбора данных: собственный; От Блок сбора данных до системы SCADA: IEC101, IEC104, DNP3.0, Modbus
-

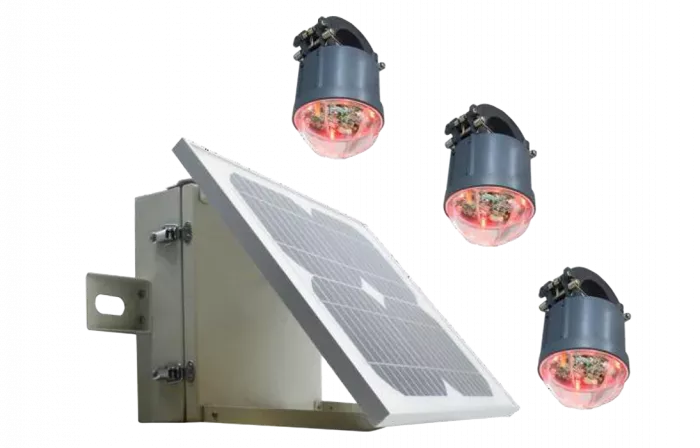

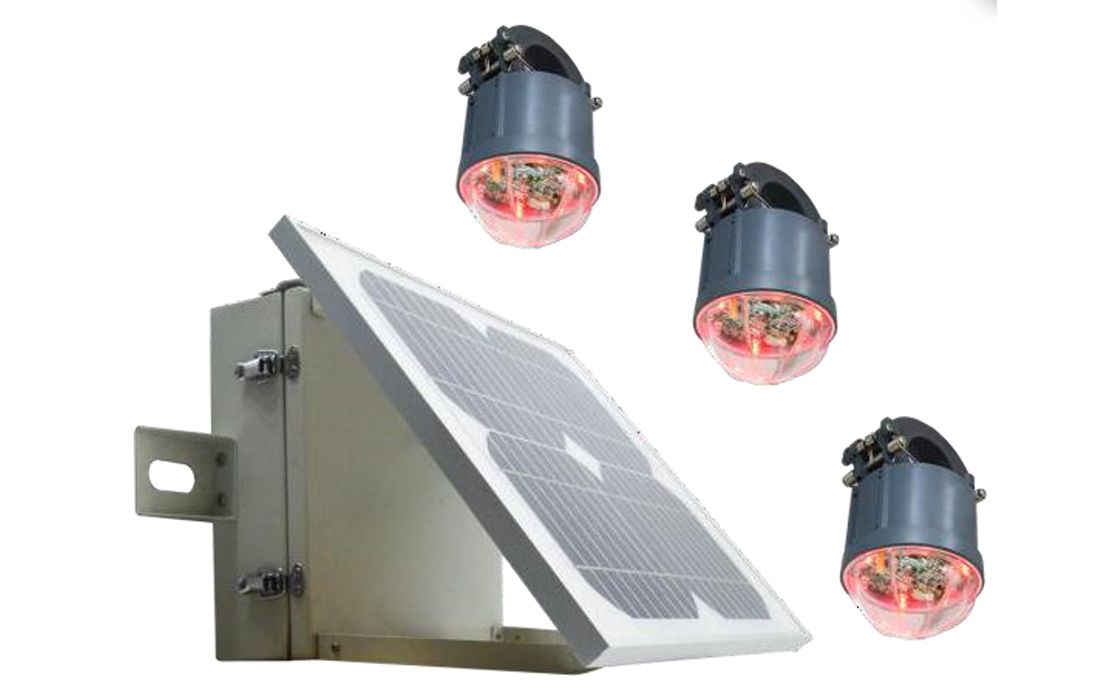

Тип индикации:Локальный (3 индикатора); Дистанционный (3 индикатора + 1 Блок сбора данных)
-
Уровень напряжения:6-35 или 110 кВ
-
Количество sim-карт:1 или 2
